CPC1025NTR | Littelfuse
Halbleiterrelais, 400 VDC, 120 mA, Leiterplattenmontage, CPC1025NTR
Relais, CPC1025NTR, LITTELFUSE

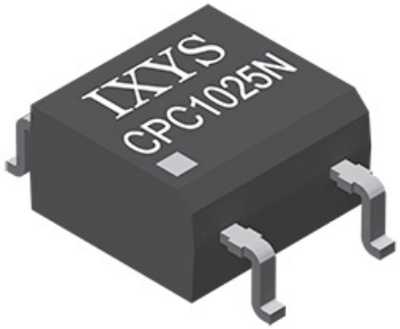

Ein normalerweise offenes Halbleiterrelais in einem 4-Pin-SOP-Gehäuse, das optisch gekoppelte MOSFET-Technologie verwendet, um eine Eingangs-/Ausgangsisolierung von 1500 Vrms zu gewährleisten. Die effizienten MOSFET-Schalter und der photovoltaische Chip nutzen die patentierte OptoMOS-Architektur der IXYS-Division für integrierte Schaltungen, während der optisch gekoppelte Ausgang von einer hocheffizienten Infrarot-LED gesteuert wird. Es verwendet das hochmoderne Double-Molded-Vertical-Construction-Gehäuse der IXYS-Division für integrierte Schaltungen, um eines der kleinsten Relais der Welt herzustellen. Es bietet eine Platzersparnis auf der Leiterplatte von mindestens 20 % gegenüber den größeren 4-Pin-SOP-Relais der Wettbewerber.
Features
- Geringer Bedarf an Antriebsleistung
- Hohe Zuverlässigkeit
- Keine EMI/RFI-Erzeugung
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Telekommunikationsvermittlung
- Spitze/Ring-Schaltungen
- Modem-Schaltung
- Hakenschalter
- Wahltaktung
- Bodenstart
- Klingelnde Einspritzung
- Instrumentierung
- Multiplexer
- Datenerfassung
- Elektronisches Schalten
- E/A-Teilsysteme
- Zähler
- Medizinische Geräte
- Industrielle Steuerungen
| LED-Anzeige | Ja | |
| Montage | Leiterplattenmontage | |
| Nennstrom | 120 mA | |
| Spannung V RRM (Spitzensperrspannung) | 5 V | |
| Spannung | 400 VDC |
| Ursprungsland | PH |
| Zolltarifnummer | 85414900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
