CPC1106NTR | Littelfuse
Halbleiterrelais, 60 VDC, 75 mA, Leiterplattenmontage, CPC1106NTR
Relais, CPC1106NTR, LITTELFUSE

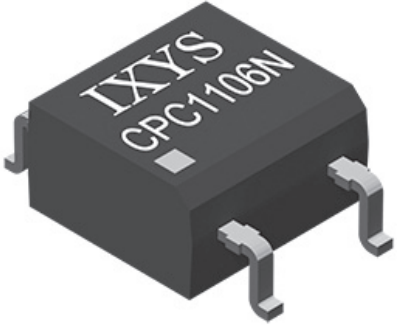

Ein normalerweise geschlossenes, einpoliges Halbleiterrelais in einem 4-Pin-SOP-Gehäuse verwendet optisch gekoppelte MOSFET-Technologie, um eine Isolierung zwischen Eingang und Ausgang von 1500 Vrms zu gewährleisten. Die Relaisausgänge bestehen aus effizienten MOSFET-Schaltern und photovoltaischen Chips, die die patentierte OptoMOS-Architektur von IXYS Integrated Circuits nutzen, während der Eingang, eine hocheffiziente Infrarot-LED, die optisch gekoppelte Steuerung übernimmt. Durch die Verwendung des hochmodernen vertikalen Gehäuses von IXYS Integrated Circuits wird eines der weltweit kleinsten Relais hergestellt, das im Vergleich zu den größeren 4-Pin-SOP-Relais der Wettbewerber mindestens 20 % Platz auf der Leiterplatte einspart.
Features
- Entwickelt für EN50130-4-konforme Sicherheitssysteme
- Hohe Zuverlässigkeit
- Keine EMI/RFI-Erzeugung
- Unempfindlich gegen gestrahlte EM-Felder
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Passiv-Infrarot-Detektoren, Datensignalisierung, Sensorschaltungen
- Instrumentierung
- Multiplexer
- Datenerfassung
- Elektronisches Schalten
- E/A-Teilsysteme
- Zähler
- Medizinische Geräte
- Industrielle Steuerungen
| LED-Anzeige | Ja | |
| Montage | Leiterplattenmontage | |
| Nennstrom | 75 mA | |
| Spannung V RRM (Spitzensperrspannung) | 5 V | |
| Spannung | 60 VDC |
| Ursprungsland | PH |
| Zolltarifnummer | 85414900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
