CPC1117NTR | Littelfuse
Halbleiterrelais, 60 VDC, 150 mA, Leiterplattenmontage, CPC1117NTR
Relais, CPC1117NTR, LITTELFUSE

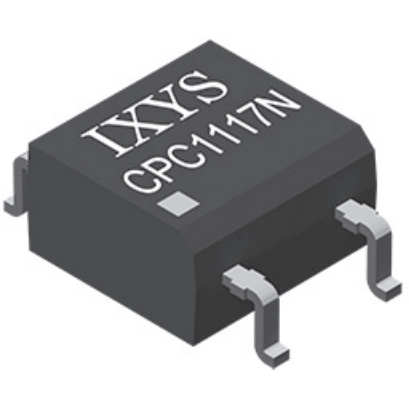

Ein miniaturisiertes, normalerweise geschlossenes, einpoliges Halbleiterrelais in einem 4-Pin-SOP-Gehäuse, das optisch gekoppelte MOSFET-Technologie verwendet, um eine Eingangs- und Ausgangsisolierung von 1500 Vrms zu bieten. Die effizienten MOSFET-Schalter und photovoltaischen Chips verwenden die patentierte OptoMOS-Architektur von IXYS Integrated Circuits. Der optisch gekoppelte Ausgang wird durch die hocheffiziente Infrarot-LED des Eingangs gesteuert. Das hochmoderne Gehäuse der integrierten Schaltungen von IXYS in doppelt gespritzter vertikaler Bauweise macht es zu einem der kleinsten Relais der Welt. Es bietet eine Platzersparnis auf der Leiterplatte von mindestens 20 % gegenüber den größeren 4-Pin-SOP-Relais der Wettbewerber.
Features
- Entwickelt für EN50130-4-konforme Sicherheitssysteme
- Hohe Zuverlässigkeit
- Keine EMI/RFI-Erzeugung
- Unempfindlich gegen gestrahlte EM-Felder
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Passiv-Infrarot-Detektoren, Datensignalisierung, Sensorschaltungen
- Instrumentierung
- Multiplexer
- Datenerfassung
- Elektronisches Schalten
- E/A-Teilsysteme
- Zähler
- Medizinische Geräte
- Industrielle Steuerungen
| LED-Anzeige | Ja | |
| Montage | Leiterplattenmontage | |
| Nennstrom | 150 mA | |
| Spannung V RRM (Spitzensperrspannung) | 5 V | |
| Spannung | 60 VDC |
| Ursprungsland | PH |
| Zolltarifnummer | 85414900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
