CPC1927J | Littelfuse
Halbleiterrelais, 250 VDC, 2.7 A, Leiterplattenmontage, CPC1927J
Relais, CPC1927J, LITTELFUSE
Ein einpoliges, normalerweise offenes Halbleiter-Leistungsrelais, das für einen Dauerlaststrom von bis zu 6,7 Arms mit einem Kühlkörper von 5°C/W ausgelegt ist und mit integrierten Schaltungen von IXYS ausgestattet ist, bietet OptoMOS-Technologie, Zuverlässigkeit und kompakte Größe. Es nutzt die optisch gekoppelte MOSFET-Technologie, um eine Isolierung zwischen Eingang und Ausgang von 2500 Vrms zu gewährleisten. Die optisch gekoppelten Ausgänge, die die patentierte OptoMOS-Architektur nutzen, werden von einer hocheffizienten Infrarot-LED gesteuert. Die Kombination aus niedrigem Durchlasswiderstand und hoher Laststrombelastbarkeit macht dieses Relais für eine Vielzahl von Hochleistungs-Schaltanwendungen geeignet.

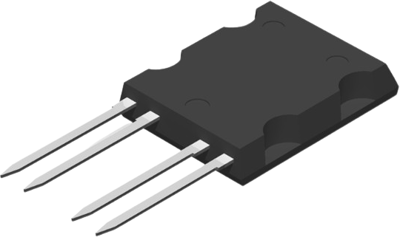

Das einzigartige ISOPLUS-264-Gehäuse, bei dem IXYS Pionierarbeit geleistet hat, ermöglicht es Solid-State-Relais, höchste Laststrom- und Leistungswerte zu erreichen. Dieses Gehäuse zeichnet sich durch ein einzigartiges IXYS-Verfahren aus, bei dem die Siliziumchips weich auf das Direct-Copper-Bond-Substrat (DCB) anstelle des traditionellen Kupfer-Leadframes gelötet werden. Die DCB-Keramik, das gleiche Substrat, das auch in Hochleistungsmodulen verwendet wird, bietet nicht nur eine Isolierung von 2500 Veff, sondern auch eine sehr niedrige thermische Impedanz zwischen Übergang und Gehäuse (0,3 °C/W).
Features
- Isoliertes Keramikpad mit niedriger thermischer Impedanz für Kühlkörperanwendungen
- Geringer Bedarf an Antriebsleistung
- Keine EMI/RFI-Erzeugung
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Industrielle Steuerungen/Motorenteuerung
- Robotik
- Medizinische Geräte - Patienten / Geräte Isolierung
- Instrumentierung
- Multiplexer
- Datenerfassung
- Elektronisches Schalten
- E/A-Teilsysteme
- Zähler
- Transportation equipment
- Luft- und Raumfahrt / Verteidigung
LED-Anzeige | Ja | |
Montage | Leiterplattenmontage | |
Nennstrom | 2.7 A | |
Spannung V RRM (Spitzensperrspannung) | 5 V | |
Spannung | 250 VDC |
Ursprungsland | PH |
Zolltarifnummer | 85414900 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
