CPC1968J | Littelfuse

Halbleiterrelais, 500 VDC, 2 A, Leiterplattenmontage, CPC1968J

Bestellnr.: 75P1946
EAN: 4099891888114
HTN:
CPC1968J
Littelfuse
CPC1968J Littelfuse Halbleiterrelais

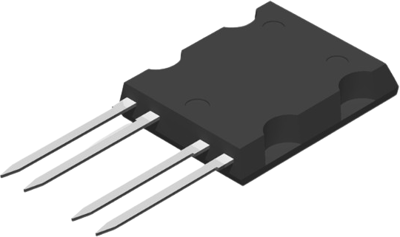

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
14,2562 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 23 Wochen **
Gesamtpreis:
14,26 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
100 Stk.
14,2562 €

Leistungsrelais, CPC1968J, LITTELFUSE

Ein einpoliges, normalerweise offenes Halbleiter-Leistungsrelais ist für einen Dauerlaststrom von bis zu 5 A mit einem Kühlkörper von 5°C/W ausgelegt. Die optisch gekoppelte MOSFET-Technologie ermöglicht eine Isolierung zwischen Eingang und Ausgang von 2500 Vrms. Der Ausgang, der aus effizienten MOSFET-Schaltern und einem Photovoltaik-Die besteht, nutzt die patentierte OptoMOS-Architektur von IXYS Integrated Circuits, während der Eingang, eine hocheffiziente Infrarot-LED, die optisch gekoppelte Steuerung übernimmt. Die Kombination aus niedrigem Durchlasswiderstand und hoher Laststrombelastbarkeit macht dieses Relais für eine Vielzahl von Hochleistungs-Schaltanwendungen geeignet.



Das einzigartige ISOPLUS-264-Gehäuse, bei dem IXYS Pionierarbeit geleistet hat, ermöglicht Solid-State-Relais mit den höchsten Laststrom- und Leistungswerten. Dieses Gehäuse zeichnet sich durch ein einzigartiges IXYS-Verfahren aus, bei dem die Siliziumchips weich auf das Direct-Copper-Bond-Substrat (DCB) anstelle des traditionellen Kupfer-Leadframes gelötet werden. Die DCB-Keramik, das gleiche Substrat, das auch in Hochleistungsmodulen verwendet wird, bietet nicht nur eine Isolierung von 2500 Veff, sondern auch eine sehr niedrige thermische Impedanz zwischen Übergang und Gehäuse (0,3 °C/W).

Features

  • Isoliertes Keramikpad mit niedriger thermischer Impedanz für Kühlkörperanwendungen
  • Geringer Bedarf an Antriebsleistung
  • Keine EMI/RFI-Erzeugung
  • Entflammbarkeitsklasse UL 94 V-0

Anwendungen

  • Industrielle Steuerungen/Motorenteuerung
  • Robotik
  • Medizinische Geräte - Patienten / Geräte Isolierung
  • Instrumentierung
  • Multiplexer
  • Datenerfassung
  • Elektronisches Schalten
  • E/A-Teilsysteme
  • Zähler
  • Transportation equipment
Technische Daten
LED-Anzeige Ja
Montage Leiterplattenmontage
Nennstrom 2 A
Spannung V RRM (Spitzensperrspannung) 5 V
Spannung 500 VDC
Logistik
Ursprungsland PH
Zolltarifnummer 85414900
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
