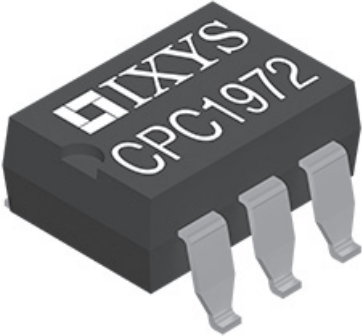

CPC1972G | Littelfuse
Halbleiterrelais, nullspannungsschaltend, 800 VDC, 250 mA, Leiterplattenmontage, CPC1972G
Netzschalter, CPC1972G, LITTELFUSE
Ein AC-Festkörperschalter nutzt die optische Kopplung mit zwei leistungsfähigen siliziumgesteuerten Gleichrichterausgängen (SCR), um eine Alternative zu Optokoppler- und Triac-Schaltungen zu schaffen, und ist robust genug, um eine Sperrspannung von bis zu 800 VP zu liefern. Darüber hinaus gewährleistet eine streng kontrollierte Nulldurchgangsschaltung das Schalten von Wechselstromlasten ohne die Erzeugung von Transienten. Die Eingangs- und Ausgangsschaltungen sind optisch gekoppelt, um eine Isolation von 3750 Vrms und Störfestigkeit zwischen den Steuer- und Lastschaltungen zu gewährleisten. Daher eignet er sich gut für Industrieumgebungen, in denen elektromagnetische Störungen den Betrieb von elektromechanischen Relais stören könnten.
Features
- Nulldurchgangs-Erkennung
- DC-Steuerung, AC-Ausgang
- Optisch isoliert
- Geringe EMI- und RFI-Erzeugung
- Hohe Störfestigkeit
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Programmierbare Steuerung
- Prozesssteuerung
- Schalttafeln für die Stromversorgung
- Fernschaltung
- Elektronik für Gaspumpen
- Schütze
- Großrelais
- Hubmagnete
- Motoren
- Heizungen
| Montage | Leiterplattenmontage | |
| Nennstrom | 250 mA | |
| Schaltart | nullspannungsschaltend | |
| Spannung V RRM (Spitzensperrspannung) | 5 V | |
| Spannung | 800 VDC |
| Ursprungsland | PH |
| Zolltarifnummer | 85414900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
