CPC1979J | Littelfuse

Halbleiterrelais, 600 VDC, 1.4 A, Leiterplattenmontage, CPC1979J

Bestellnr.: 75P1954
EAN: 4099891888190
HTN:
CPC1979J
Littelfuse

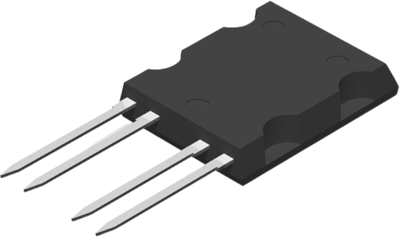

CPC1979J Littelfuse Halbleiterrelais
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
12,8163 € *
Lagerbestand: 0 Stk.
Verfügbar in 4 Tagen: 350 Stk.
Lieferzeit ab Hersteller: 23 Wochen **
Gesamtpreis:
12,82 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
100 Stk.
12,8163 €

Leistungsrelais, CPC1979J, LITTELFUSE

Ein einpoliges, normalerweise offenes Halbleiter-Leistungsrelais ist für einen Dauerlaststrom von bis zu 3,5 Arms bei einem Kühlkörper von 5°C/W ausgelegt. Mit den integrierten Schaltungen von IXYS bietet es OptoMOS-Technologie, Zuverlässigkeit und kompakte Größe. Es nutzt die optisch gekoppelte MOSFET-Technologie, um eine Isolierung zwischen Eingang und Ausgang von 2500 Vrms zu gewährleisten. Die optisch gekoppelten Ausgänge, die die patentierte OptoMOS-Architektur nutzen, werden von einer hocheffizienten Infrarot-LED gesteuert. Die Kombination aus niedrigem Durchlasswiderstand und hoher Laststrombelastbarkeit macht dieses Relais für eine Vielzahl von HochleistungsSchaltanwendungen geeignet.



Das einzigartige ISOPLUS-264-Gehäuse, bei dem IXYS Pionierarbeit geleistet hat, ermöglicht Solid-State-Relais mit den höchsten Laststrom- und Leistungswerten. Dieses Gehäuse zeichnet sich durch ein einzigartiges IXYS-Verfahren aus, bei dem die Siliziumchips weich auf das Direct-Copper-Bond-Substrat (DCB) anstelle des traditionellen Kupfer-Leadframes gelötet werden. Die DCB-Keramik, das gleiche Substrat, das auch in Hochleistungsmodulen verwendet wird, bietet nicht nur eine Isolierung von 2500 Veff, sondern auch eine sehr niedrige thermische Impedanz zwischen Übergang und Gehäuse (0,3 °C/W).

Features

  • Isoliertes Keramikpad mit niedriger thermischer Impedanz für Kühlkörperanwendungen
  • Geringer Bedarf an Antriebsleistung
  • Keine EMI/RFI-Erzeugung
  • Entflammbarkeitsklasse UL 94 V-0

Anwendungen

  • Industrielle Steuerungen/Motorenteuerung
  • Robotik
  • Medizinische Geräte - Patienten / Geräte Isolierung
  • Instrumentierung
  • Multiplexer
  • Datenerfassung
  • Elektronisches Schalten
  • E/A-Teilsysteme
  • Zähler
  • Transportation equipment
Technische Daten
LED-Anzeige Ja
Montage Leiterplattenmontage
Nennstrom 1.4 A
Spannung V RRM (Spitzensperrspannung) 5 V
Spannung 600 VDC
Logistik
Ursprungsland PH
Zolltarifnummer 85414900
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
