CPC1998J | Littelfuse

Netzschalter, CPC1998J, LITTELFUSE

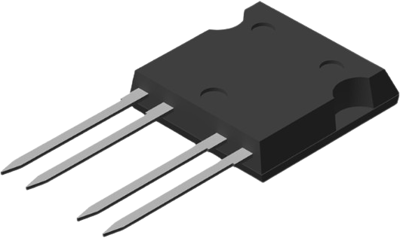

Ein AC-Solid-State-Schalter, der zwei Leistungs-SCR-Ausgänge verwendet. Dieses Gerät verfügt außerdem über eine Nulldurchgangs-Einschaltschaltung und ist mit einer Sperrspannung von 800 VP spezifiziert. Die streng kontrollierte Nulldurchgangsschaltung gewährleistet ein rauscharmes Schalten von AC-Lasten, indem sie die Erzeugung von Transienten minimiert. Die optisch gekoppelten Eingangs- und Ausgangsschaltungen bieten eine außergewöhnliche Störfestigkeit und eine Isolation von 2500 Vrms zwischen Steuerung und Ausgang. Daher eignet er sich gut für Industrieumgebungen, in denen elektromagnetische Störungen den Betrieb von Kommunikations- und Steuersystemen in Anlagen stören würden. Das einzigartige i4-PAC-Gehäuse, bei dem IXYS Pionierarbeit geleistet hat, ermöglicht es Solid-State-Relais, höchste Laststrom- und Leistungswerte zu erreichen. Dieses Gehäuse zeichnet sich durch ein einzigartiges IXYS-Verfahren aus, bei dem die Siliziumchips weich auf das Direct-Copper-Bond-Substrat (DCB) anstelle des traditionellen Kupfer-Leadframes gelötet werden. Die DCB-Keramik, das gleiche Substrat, das auch in Hochleistungsmodulen verwendet wird, bietet nicht nur eine Isolierung von 2500 Veff, sondern auch eine sehr niedrige thermische Impedanz zwischen Übergang und Gehäuse (0,35 °C/W).

Features

• Schalten im Nulldurchgang
• Isoliertes Keramikpad mit niedriger thermischer Impedanz für Kühlkörperanwendungen
• DC-Steuerung, AC-Ausgang
• Optisch isoliert
• Keine EMI/RFI-Erzeugung
• Hohe Störfestigkeit
• Entflammbarkeitsklasse UL 94 V-0

Anwendungen

• Programmierbare Steuerung
• Prozesssteuerung
• Schalttafeln für die Stromversorgung
• Fernschaltung
• Elektronik für Gaspumpen
• Schütze
• Großrelais
• Hubmagnete
• Motoren
• Heizungen
