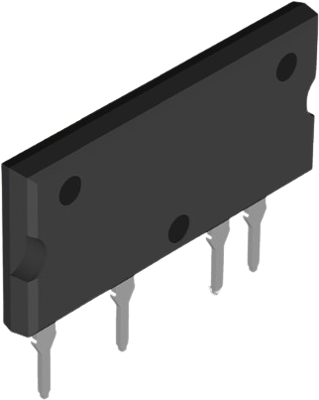

CPC40055ST | Littelfuse

Netzschalter, CPC40055ST, LITTELFUSE

Ein AC-Solid-State-Schalter mit zwei Leistungs-SCR-Ausgängen. Dieses Gerät verfügt über eine Nulldurchgangsschaltung und ist mit einer Sperrspannung von 800 VP spezifiziert. Die streng kontrollierte Nulldurchgangsschaltung gewährleistet ein rauscharmes Schalten von AC-Lasten, indem sie die Erzeugung von Transienten minimiert. Die optisch gekoppelten Eingangs- und Ausgangsschaltungen bieten eine außergewöhnliche Störfestigkeit und eine Isolierung von 2500 Vrms. Daher eignet er sich gut für industrielle Umgebungen, in denen elektromagnetische Störungen den Betrieb von Kommunikations- und Steuersystemen stören würden. Das einzigartige SuperSIP-Gehäuse, bei dem IXYS Pionierarbeit geleistet hat, ermöglicht es den Halbleiterrelais, den höchsten Laststrom zu erreichen, der derzeit in einem Gehäuse ähnlicher Größe verfügbar ist. Dieses Gehäuse zeichnet sich durch ein einzigartiges Verfahren aus, bei dem die Siliziumchips weich auf das keramische Direct-Copper-Bond-Substrat (DCB) anstelle des traditionellen Kupfer-Leadframes gelötet werden. Das DCB-Keramiksubstrat, das auch in Hochleistungsmodulen verwendet wird, bietet nicht nur eine Isolierung von 2500 Vrms, sondern auch eine sehr niedrige thermische Impedanz zwischen Übergang und Gehäuse (0,35 °C/W).

Features

• Schalten im Nulldurchgang
• DC-Steuerung, AC-Ausgang
• Optisch isoliert
• Geringe EMI- und RFI-Erzeugung
• Hohe Störfestigkeit
• Entflammbarkeitsklasse UL 94 V-0

Anwendungen

• Beleuchtung - Glühlampenlast, elektrische Vorschaltgeräte
• Programmierbare Steuerung
• Prozesssteuerung
• Schalttafeln für die Stromversorgung
• Fernschaltung
• Elektronik für Gaspumpen
• Schütze
• Großrelais
• Hubmagnete
• Motoren
• Heizungen
