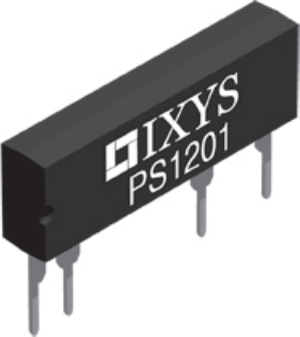

Halbleiterrelais, nullspannungsschaltend, 400 VDC, 1 A, THT, PS1201
Halbleiterrelais, PS1201, LITTELFUSE
Ein AC-Solid-State-Schalter mit optischer Kopplung und zwei Leistungs-SCR-Ausgängen, der eine Alternative zu Optokoppler- und Triac-Schaltungen darstellt. Der Schalter ist robust genug, um eine Sperrspannung von bis zu 400 VP und einen maximalen Stoßstrom von 20 A zu liefern. Darüber hinaus gewährleistet eine streng kontrollierte Nulldurchgangsschaltung das Schalten von Wechselstromlasten ohne die Erzeugung von Transienten. Die Eingangs- und Ausgangsschaltungen sind optisch gekoppelt, um eine Isolation von 3750 Vrms und Störfestigkeit zwischen den Steuer- und Lastschaltungen zu gewährleisten. Daher eignet er sich gut für industrielle Umgebungen, in denen elektromagnetische Störungen den Betrieb elektromechanischer Relais stören würden.
Features
- Nulldurchgangs-Erkennung
- DC-Steuerung, AC-Ausgang
- Optisch isoliert
- Geringe EMI- und RFI-Erzeugung
- Hohe Störfestigkeit
- VDE-kompatibel
- Entflammbarkeitsklasse UL 94 V-0
Anwendungen
- Programmierbare Steuerung
- Prozesssteuerung
- Schalttafeln für die Stromversorgung
- Fernschaltung
- Elektronik für Gaspumpen
- Schütze
- Großrelais
- Hubmagnete
- Motoren
- Heizungen
| LED-Anzeige | Ja | |
| Montage | THT | |
| Nennstrom | 1 A | |
| Schaltart | nullspannungsschaltend | |
| Spannung V RRM (Spitzensperrspannung) | 5 V | |
| Spannung | 400 VDC |
| Ursprungsland | PH |
| Zolltarifnummer | 85414900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
