IXBA14N300HV | Littelfuse

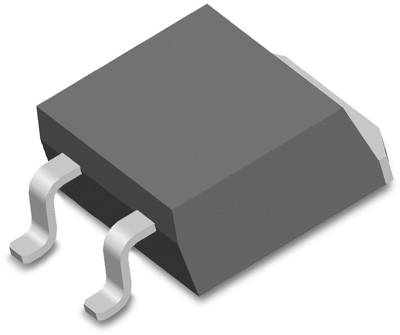

IGBT, 3000 V, 14 A, TO-263HV, Littelfuse IXBA14N300HV
Bestellnr.: 74P0715
EAN: 4099891775803
HTN:
IXBA14N300HV
Einzelpreis (€ / Stk.)
89,1905 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 43 Wochen **
Gesamtpreis:
89,19 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
300 Stk.
89,1905 €
IGBT, IXBA14N300HV, Littelfuse
BiMOSFETs sind ein Bauelement, in dem die Stärken von MOSFETs und IGBTs kombiniert sind. Dieses Hochspannungsbauelement ist aufgrund des positiven Temperaturkoeffizienten der Sättigungsspannung und des Durchlassspannungsabfalls der inneren Diode ideal für den Parallelbetrieb. Darüber hinaus dient diese "freie" intrinsische Body-Diode als Schutzdiode, die einen alternativen Pfad für den induktiven Laststrom bietet, wenn das Gerät ausgeschaltet ist, und verhindert, dass hohe Ldi/dt-Spannungstransienten das Gerät beschädigen.
Features
- Hohe Leistungsdichte
- Hochfrequenzbetrieb
- Geringe Leitungsverluste
- MOS-Gate für einfachere Ansteuerung einschalten
- Leicht zu montieren
Anwendungen
- Schaltnetzteile und Resonanznetzteile
- Unterbrechungsfreie Stromversorgungen (UPS)
- Laser- und Röntgengeneratoren
- Kondensator-Entladeschaltungen
- Hochspannungsimpulsschaltungen
- Hochspannungsprüfgeräte
- AC-Schalter
Technische Daten
| Ausführung | Einfach | |
| Gehäuse | TO-263HV | |
| max. Spannung | 3000 V | |
| max. Strom | 14 A | |
| max. Temperatur | 150 °C | |
| min. Temperatur | -55 °C | |
| Montage | SMD | |
| Sättigungsspannung | 2.7 V | |
| Verlustleistung VA (AC) | 200 W |
Download
Logistik
| Ursprungsland | PH |
| Zolltarifnummer | 85411000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
