IXYH40N120C3D1 | Littelfuse

Name: IGBT, 1200 V, 80 A, TO-247U, Littelfuse IXYH40N120C3D1
Brand: Littelfuse
SKU: 74P0890
Price: 10.04 EUR
Availability: OutOfStock

IGBT, 1200 V, 80 A, TO-247U, Littelfuse IXYH40N120C3D1

Bestellnr.: 74P0890

EAN: 4099891777555

HTN:

IXYH40N120C3D1

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Montage THT

Gehäuse TO-247U

Ausführung Einfach

max. Spannung 1200 V

max. Strom 80 A

11 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

10,0436 € *

Lagerbestand: 0 Stk.

Lieferzeit ab Hersteller: 52 Wochen **

In den Warenkorb

Gesamtpreis:

10,04 € *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Produktbeschreibung

IGBT, IXYH40N120C3D1, Littelfuse

Hochgeschwindigkeits-IGBT für das Schalten mit 20-50 kHz, optimiert für niedrige Schaltverluste bei hoher Leistungsdichte und geringem Gate-Ansteuerungsbedarf.

Features

Quadratischer RBSOA
Positiver Wärmekoeffizient von Vce(sat)
Avalanche-tauglich
Antiparallele ultraschnelle Diode
Hohe Strombelastbarkeit
Internationales Standardgehäuse

Anwendungen

Hochfrequenz-Leistungsumrichter
USV
Motorantriebe
SMPS
PFC-Schaltungen
Batterieladegeräte
Schweissmaschinen
Lamp ballasts

Technische Daten

	Ausführung	Einfach
	Gehäuse	TO-247U
	max. Spannung	1200 V
	max. Strom	80 A
	max. Temperatur	150 °C
	min. Temperatur	-55 °C
	Montage	THT
	Sättigungsspannung	3.5 V
	Schaltverlust b. Ausschalten Eoff typ.	2.1 J
	Schaltverlust b. Einschalten Eon typ.	6.6 J
	Verlustleistung VA (AC)	480 W

Ähnliche Produkte anzeigen 0

Download

Konformitätsdeklaration - DE Konformitätsdeklaration

Technisches Datenblatt - EN Technisches Datenblatt

Konformitätsdeklaration - EN Konformitätsdeklaration

Logistik

Ursprungsland	KR
Zolltarifnummer	85411000

Compliance

RoHS konform	Ja
Stand der RoHS-Richtlinie	31.03.15
SVHC frei	Ja

1 Artikel in 11 Varianten

*inkl. MwSt. zzgl. Versandkosten

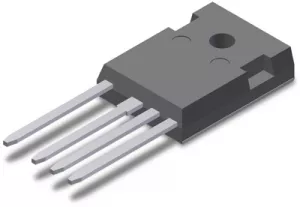

IGBT, 1200 V, 140 A, TO-247, Littelfuse IXYH40N120A4

Bestellnr.:

74P0885

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120A4

Lagerbestand: 0 Stk. Ab Hersteller: 57 Wochen **

Gesamtpreis: 7,09 € *

300 Stk.

7,0924 €

600 W

1.8 V

1200 V

140 A

175 °C

TO-247

Einfach

THT

-55 °C

IGBT, 1200 V, 96 A, TO-247, Littelfuse IXYH40N120B3

Bestellnr.:

74P0886

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120B3

Lagerbestand: 0 Stk. Ab Hersteller: 52 Wochen **

Gesamtpreis: 6,59 € *

300 Stk.

6,5926 €

577 W

2.9 V

1200 V

96 A

175 °C

TO-247

Einfach

THT

-55 °C

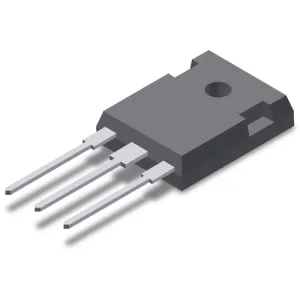

IGBT, 1200 V, 86 A, TO-247U, Littelfuse IXYH40N120B3D1

Bestellnr.:

74P0887

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120B3D1

Lagerbestand: 0 Stk. Ab Hersteller: 52 Wochen **

Gesamtpreis: 9,60 € *

300 Stk.

9,6033 €

480 W

2.9 V

1200 V

86 A

150 °C

TO-247U

THT

-55 °C

IGBT, 1200 V, 136 A, TO-247, Littelfuse IXYH40N120B4

Bestellnr.:

74P0888

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120B4

Lagerbestand: 0 Stk. Ab Hersteller: 57 Wochen **

Gesamtpreis: 8,35 € *

300 Stk.

8,3538 €

680 W

2.1 V

1200 V

136 A

175 °C

TO-247

Einfach

THT

-55 °C

IGBT, 1200 V, 80 A, TO-247U, Littelfuse IXYH40N120C3

Bestellnr.:

74P0889

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120C3

Lagerbestand: 0 Stk. Ab Hersteller: 52 Wochen **

Gesamtpreis: 8,23 € *

300 Stk.

8,2348 €

577 W

3.4 V

1200 V

80 A

175 °C

TO-247U

Einfach

THT

-55 °C

IGBT, 1200 V, 80 A, TO-247U, Littelfuse IXYH40N120C3D1

Bestellnr.:

74P0890

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120C3D1

Lagerbestand: 0 Stk. Ab Hersteller: 52 Wochen **

Gesamtpreis: 10,04 € *

300 Stk.

10,0436 €

480 W

3.5 V

1200 V

80 A

150 °C

TO-247U

Einfach

THT

-55 °C

IGBT, 1200 V, 136 A, TO-247, Littelfuse IXYH40N120C4

Bestellnr.:

74P0891

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N120C4

Lagerbestand: 0 Stk. Ab Hersteller: 57 Wochen **

Gesamtpreis: 8,35 € *

300 Stk.

8,3538 €

680 W

2.5 V

1200 V

136 A

175 °C

TO-247

Einfach

THT

-55 °C

IGBT, 650 V, 86 A, TO-247U, Littelfuse IXYH40N65B3D1

Bestellnr.:

74P0892

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N65B3D1

Lagerbestand: 0 Stk. Ab Hersteller: 98 Wochen **

Gesamtpreis: 6,21 € *

300 Stk.

6,2118 €

300 W

2 V

650 V

86 A

175 °C

TO-247U

Einfach

THT

-55 °C

IGBT, 650 V, 80 A, TO-247U, Littelfuse IXYH40N65C3H1

Bestellnr.:

74P0893

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N65C3H1

Lagerbestand: 0 Stk. Ab Hersteller: 98 Wochen **

Gesamtpreis: 7,75 € *

300 Stk.

7,7469 €

300 W

2.35 V

650 V

80 A

175 °C

TO-247U

Einfach

THT

-55 °C

IGBT, 900 V, 105 A, TO-247, Littelfuse IXYH40N90C3

Bestellnr.:

74P0894

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N90C3

Lagerbestand: 0 Stk. Ab Hersteller: 57 Wochen **

Gesamtpreis: 5,80 € *

300 Stk.

5,7953 €

600 W

2.5 V

900 V

105 A

175 °C

TO-247

Einfach

THT

-55 °C

IGBT, 900 V, 90 A, TO-247U, Littelfuse IXYH40N90C3D1

Bestellnr.:

74P0895

Hersteller:

Littelfuse

Hersteller-Nr.:

IXYH40N90C3D1

Lagerbestand: 0 Stk. Ab Hersteller: 57 Wochen **

Gesamtpreis: 8,70 € *

300 Stk.

8,6989 €

500 W

2.5 V

900 V

90 A

150 °C

TO-247U

Einfach

THT

-55 °C
