MIXA300PF1200TSF | Littelfuse

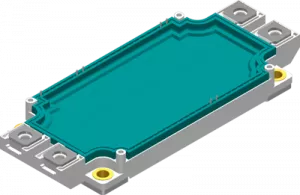

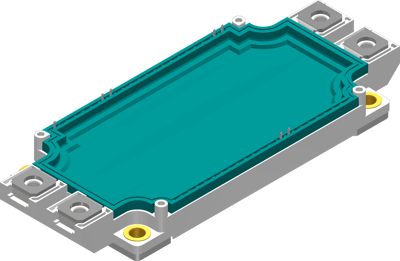

Phase Leg IGBT, 1200 V, 325 A, Simbus F, Littelfuse MIXA300PF1200TSF
Bestellnr.: 74P0961
EAN: 4099891778262
HTN:
MIXA300PF1200TSF
Einzelpreis (€ / Stk.)
130,6025 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 43 Wochen **
Gesamtpreis:
130,60 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
3 Stk.
130,6025 €
IGBT Modul, MIXA300PF1200TSF, LITTELFUSE
Der Phasenschenkel-XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussfestigkeit von 10 µs, eine sehr geringe Gate-Ladung und eine niedrige EMI aufweist.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Umriss des Industriestandards
- RoHS-konform
- Lötstifte für PCB-Montage
- Grundplatte: Kupfer, intern DCB-isoliert
- Erweitertes Power Cycling
Anwendungen
- AC-Motorantriebe
- Solar-Wechselrichter
- Medizinische Geräte
- Unterbrechungsfreie Stromversorgungen (UPS)
- Klimatisierungssysteme
- Schweißgeräte
- Schaltnetzteile und Resonanznetzteile
Technische Daten
| Ausführung | Halbbrücke | |
| Gehäuse | Simbus F | |
| max. Spannung | 1200 V | |
| max. Strom | 325 A | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -40 °C | |
| Montage | Chassisbefestigung | |
| Sättigungsspannung | 1.8 V | |
| Schaltverlust b. Ausschalten Eoff typ. | 42 J | |
| Schaltverlust b. Einschalten Eon typ. | 20 J | |
| Verlustleistung VA (AC) | 1500 W |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85411000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
