MIXA30W1200TED | Littelfuse

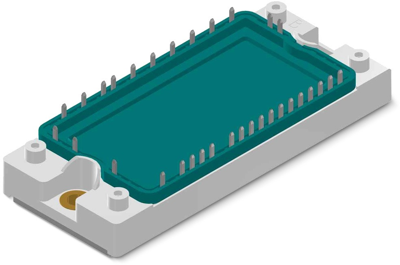

Three Phase IGBT Inverter, 1200 V, 30 A, E2-Pack, Littelfuse MIXA30W1200TED
Bestellnr.: 74P0962
EAN: 4099891778279
HTN:
MIXA30W1200TED
Einzelpreis (€ / Stk.)
66,4853 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 62 Wochen **
Gesamtpreis:
66,49 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
6 Stk.
66,4853 €
IGBT Modul, MIXA30W1200TED, LITTELFUSE
Der XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussrate von 10 µs, eine sehr niedrige Gate-Ladung, einen quadratischen RBSOA 3x IC und eine geringe EMI zur Folge hat.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Isolierte Kupfer-Grundplatte
- Lötstifte für PCB-Montage
- Inklusive Temperatursensor
Anwendungen
- AC-Motorantriebe
- Solar-Wechselrichter
- Medizinische Geräte
- Unterbrechungsfreie Stromversorgungen (UPS)
- Klimatisierungssysteme
- Schweißgeräte
- Schaltnetzteile und Resonanznetzteile
Technische Daten
| Ausführung | Sechserpack | |
| Gehäuse | E2-Pack | |
| max. Spannung | 1200 V | |
| max. Strom | 30 A | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -40 °C | |
| Montage | Chassisbefestigung | |
| Sättigungsspannung | 1.8 V | |
| Schaltverlust b. Ausschalten Eoff typ. | 3 J | |
| Schaltverlust b. Einschalten Eon typ. | 2.5 J | |
| Verlustleistung VA (AC) | 150 W |
Download
Logistik
| Ursprungsland | PH |
| Zolltarifnummer | 85411000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
