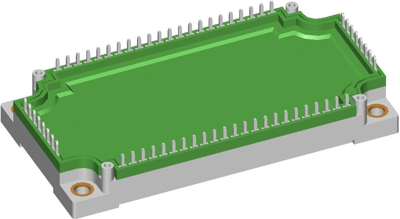

MIXA80W1200TEH | Littelfuse
Three Phase IGBT Inverter, 1200 V, 84 A, E3-Pack, Littelfuse MIXA80W1200TEH
Bestellnr.: 74P0973
EAN: 4099891778385
HTN:
MIXA80W1200TEH
Einzelpreis (€ / Stk.)
115,7989 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 76 Wochen **
Gesamtpreis:
115,80 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
5 Stk.
115,7989 €
IGBT Modul, MIXA80W1200TEH, LITTELFUSE
Der XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussrate von 10 µs, eine sehr niedrige Gate-Ladung, einen quadratischen RBSOA 3x IC und eine geringe EMI zur Folge hat.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Isolierte Kupfer-Grundplatte
- Lötstifte für PCB-Montage
- Inklusive Temperatursensor
- Optimiertes Pin-Layout
Anwendungen
- AC-Motorantriebe
- Solar-Wechselrichter
- Medizinische Geräte
- Unterbrechungsfreie Stromversorgungen (UPS)
- Klimatisierungssysteme
- Schweißgeräte
- Schaltnetzteile und Resonanznetzteile
Technische Daten
| Gehäuse | E3-Pack | |
| max. Spannung | 1200 V | |
| max. Strom | 84 A | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -40 °C | |
| Montage | Chassisbefestigung | |
| Sättigungsspannung | 1.8 V | |
| Schaltverlust b. Ausschalten Eoff typ. | 8.3 J | |
| Schaltverlust b. Einschalten Eon typ. | 6.8 J | |
| Verlustleistung VA (AC) | 390 W |
Download
Logistik
| Ursprungsland | PH |
| Zolltarifnummer | 85411000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
