MIXA80WB1200TEH | Littelfuse

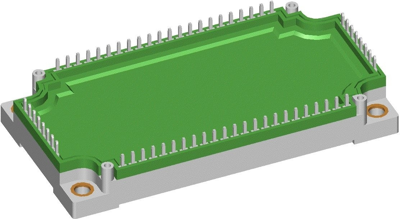

Converter Brake Inverter, 1600 V, 120 A, E3-Pack, Littelfuse MIXA80WB1200TEH
Bestellnr.: 74P0974
EAN: 4099891778392
HTN:
MIXA80WB1200TEH
Einzelpreis (€ / Stk.)
123,2721 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 62 Wochen **
Gesamtpreis:
123,27 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
5 Stk.
123,2721 €
IGBT Modul, MIXA80WB1200TEH, LITTELFUSE
Der XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussrate von 10 µs, eine sehr niedrige Gate-Ladung, einen quadratischen RBSOA bei 3x IC und eine geringe EMI zur Folge hat.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Isolierte Kupfer-Grundplatte
- Lötstifte für PCB-Montage
- Inklusive Temperatursensor
Anwendungen
- AC-Motorantriebe
- Solar-Wechselrichter
- Medizinische Geräte
- Unterbrechungsfreie Stromversorgungen (UPS)
- Klimatisierungssysteme
- Schweißgeräte
- Schaltnetzteile und Resonanznetzteile
Technische Daten
| Ausführung | 3-Phasen-Wechselrichter | |
| Gehäuse | E3-Pack | |
| max. Spannung | 1600 V | |
| max. Strom | 120 A | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -40 °C | |
| Montage | Chassisbefestigung | |
| Sättigungsspannung | 1.8 V | |
| Schaltverlust b. Ausschalten Eoff typ. | 8.3 J | |
| Schaltverlust b. Einschalten Eon typ. | 6.8 J | |
| Verlustleistung VA (AC) | 390 W |
Download
Logistik
| Ursprungsland | PH |
| Zolltarifnummer | 85411000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
