HE721C2400 | Littelfuse
Reedrelais, 24 V (DC), 1 Wechsler, DIP, 5 W, HE721C2400

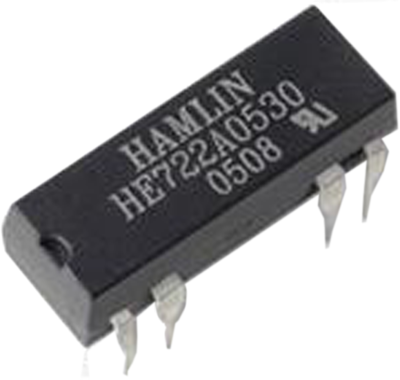

Miniatur-Reedrelais Serie HE700 Typ Hamlin HE721.../HE722.
Im DiL-Gehäuse, mit oder ohne Schutzdiode; Kontaktart: 1 Schließer, 2 Schließer oder 1 Wechsler, Schaltleistung: max. 10 W (1 und 2 Schließer), 5,0 W (1 Wechsler), Schaltspannung: max. 200 VDC (1 und 2 Schließer), 175 VDC (1 Wechsler), Schaltstrom: max. 0,5 A (1 und 2 Schließer), 0,25 A (1 Wechsler), Transportstrom: max. 1,2 A (1 und 2 Schließer), 1,5 A (1 Wechsler), Sperrspannung Kontakte/Spule: min. 500 VAC, Kontaktwiderstand: max. 150 m Ohm (1 und 2 Schließer), 200 m Ohm (1 Wechsler), Ansprech-/Abfallzeit: max. 1,0/1,0 ms (1 und 2 Schließer), 3,0/3,0 ms (1 Wechsler), Betriebstemperatur: –40 bis +85 °C.
Ausführung mit 1 Wechsler ohne Schutzdiode.
Technische Merkmale (Typ, Spulennennspannung, Spulenwiderstand (±10 %)): HE721C2400, 24 VDC, 2000 Ohm
| Anschluss | Leiterplattenanschluss | |
| Bauform | DIP | |
| Kontaktart | 1 Wechsler | |
| Schaltleistung | 5 W | |
| Schaltspannung (DC) | 175 V | |
| Schaltstrom | 250 mA | |
| Spulenspannung (DC) | 24 V | |
| Spulenwiderstand | 2 kΩ |
| Ursprungsland | CN |
| Zolltarifnummer | 85364900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
