MCMA120UJ1800ED | Littelfuse

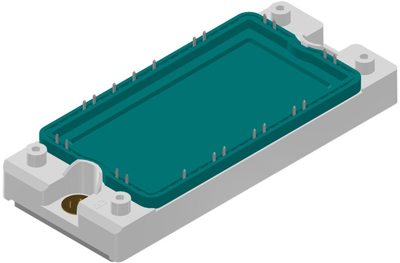

Thyristor-Modul, 1800 V (RRM), E2-Pack, Littelfuse MCMA120UJ1800ED
Bestellnr.: 74P0379
EAN: 4099891772444
HTN:
MCMA120UJ1800ED
Einzelpreis (€ / Stk.)
82,1695 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 56 Wochen **
Gesamtpreis:
82,17 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
6 Stk.
82,1695 €
Thyristor-Modul, MCMA120UJ1800ED, LITTELFUSE
Thyristormodul-Gleichrichterbrücke mit einer Isolationsspannung von 3600 V, Langzeitstabilität, fortschrittlichem Power Cycling und Kupfergrundplatte mit interner DCB-Isolation.
Features
- Planarer passivierter Chip
- Niedriger Vorwärtsspannungsabfall
- Litzen für das Löten von Leiterplatten geeignet
- Kupfergrundplatte mit direkt kupfergebundener Al2O3-Keramik
- Verbesserte Temperatur- und Leistungszyklen
- Umriss des Industriestandards
- RoHS-konform
- Lötstifte für PCB-Montage
Anwendungen
- Diode für die Hauptgleichrichtung
- Für ein- und dreiphasige Brückenkonfigurationen
- Stromversorgungen für Gleichstromgeräte
- Eingangsgleichrichter für PWM-Wechselrichter
- Batterie-DC-Stromversorgungen
- Feldversorgung für DC-Motoren
Technische Daten
| Ausführung | Thyristor-Modul | |
| Gate-Trigger-Spannung | 1.4 V | |
| Gate-Trigger-Strom | 70 mA | |
| Gehäuse | E2-Pack | |
| Haltestrom | 100 mA | |
| max. Temperatur | 125 °C | |
| min. Temperatur | -40 °C | |
| Montage | Chassismontage | |
| Spannung V RRM (Spitzensperrspannung) | 1800 V | |
| Spannungsanstiegsraten dV/dt | 1000 V/s |
Download
Logistik
| Ursprungsland | PH |
| Zolltarifnummer | 85413000 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
