9030.0100 | Marquardt

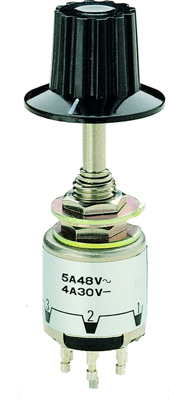

Stufen-Drehschalter Baureihe 9030 Typ Marquardt 9030../9032.

Für Lötanschluss, Anschlussseite gegen Eindringen von Fluxmitteln und Lötdämpfen abgedichtet, die Anzahl der Schaltstellungen ist reduzierbar; Schaltweise: unterbrechend, Anzahl der Ebenen: 1, Schaltleistung: 5,0 A/48 VAC, 4,0 A/30 VDC, Durchgangswiderstand: < 20 mOhm, Isolationswiderstand: > 100 MOhm (500 VDC), Durchschlagsfestigkeit: > 100 VAC (60 s), Material Sockel: PA, Drehachse, Gehäuse und Befestigungsteile: vernickeltes Metall, Kontakte: Silberlegierung, Anschlüsse: versilbert, Zentralbefestigung: M6 x 0,75 mm, Gerätewanddicke: max. 2,5 mm, Umgebungstemperatur: - 25 bis +85 °C.

Hinweis: Der Drehknopf gehört nicht zum Lieferumfang und muss gesondert bestellt werden.

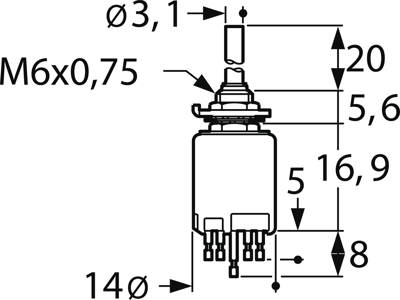

Technische Merkmale (Typ, Schaltstellungen, Schaltwinkel, Abbildung (Abb.)): 9030.0100, 1 x 6 Kontakte, 5 x 60°, Abb. A
