9037.0400 | Marquardt
Stufen-Drehschalter, 4-polig, 3-stufig, 30°, Ein-Ein-Ein, unterbrechend, 14 mA, 28 V, 9037.0400
Vom Hersteller nicht mehr lieferbar

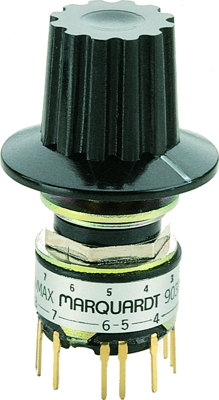

Miniatur-Stufen-Drehschalter spritzwassergeschützt Baureihe 9037 Typ Marquardt 9037.

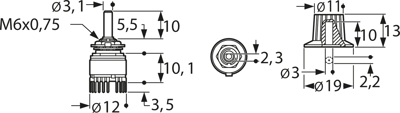

Für Leiterplattenanschluss, Betätigungsseite mit Gummiring abgedichtet, Anschlussseite gegen Eindringen von Fluxmitteln und Lötdämpfen abgedichtet, die Anzahl der Schaltstellungen ist reduzierbar; Schaltweise: unterbrechend, Schaltleistung: max. 0,4 VA/28 V AC/DC, Durchgangswiderstand: < 50 mOhm, Isolationswiderstand: > 100 MOhm (500 VDC), Durchschlagsfestigkeit: > 500 VAC (60 s), Material Sockel: PA, Drehachse, Gehäuse und Befestigungsteile: Metall, Kontakte und Anschlüsse: vergoldet, Zentralbefestigung: M6 x 0,75 mm, Gerätewanddicke: max. 2,0 mm, Umgebungstemperatur: - 25 bis +85 °C.
Hinweis: Der Drehknopf gehört nicht zum Lieferumfang und muss gesondert bestellt werden.
Technische Merkmale (Typ, Schaltstellungen, Anzahl der Ebenen, Schaltwinkel): 9037.0400, 4 x 3 Kontakte, 1 Ebene, 2 x 30°
| Anschluss | Leiterplattenanschluss | |
| Anzahl der Stufen | 3 | |
| Ausführung | Stufen-Drehschalter | |
| Nennspannung | 28 V | |
| Polzahl | 4-polig | |
| Schaltart | unterbrechend | |
| Schaltleistung | 0,4 VA | |
| Schaltstellung | Ein-Ein-Ein | |
| Schaltstrom | 14 mA | |
| Schaltwinkel | 30 ° |
| Ursprungsland | JP |
| Zolltarifnummer | 85365015 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
