4021.4723 | Marquardt

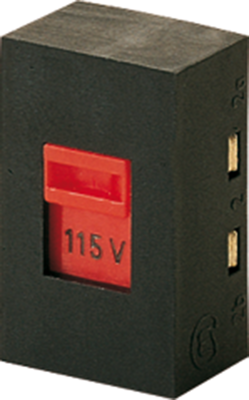

Spannungswahlschalter, Ein-Ein, 2-polig, gerade, 10 A/250 VAC, 4021.4723
Schiebe- und Spannungswahlschalter Baureihe 4021 Typ Marquardt 4021.
2-polig, Umschalter, ohne Befestigungsflansch und Befestigungslöchern, Spannungswahlschalter nicht unter Last schalten; Schaltleistung: 2,0 (0,5) A/250 VAC 1E4 (Spannungswahlschalter 5,0 A bzw. 10 A), Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Kontaktabstand: >3,0 mm, Anschlussart: Leiterplattenanschluss abgewinkelt, Material Gehäuse und Betätiger: PA, Farbe Gehäuse: schwarz, Farbe Betätiger: rot, Kontakte: CuSn, versilbert, Anschlüsse: versilbert, Entflammbarkeit: UL 94 V-2, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +80 °C).
Spannungswahlschalter ohne Befestigungsflansch und Befestigungslöchern, vertiefter Betätiger mit Betätigungsschlitz.
Technische Merkmale (Typ, Anschlussart, Betätigerfarbe, Betätiger Bedruckung): 4021.4723, Leiterplattenanschluss abgewinkelt, rot, schwarz bedruckt
| Anschluss | Leiterplattenstift | |
| Ausführung | Spannungswahlschalter | |
| Bauform | gerade | |
| Betätigung | oben | |
| Kontaktoberfläche | versilbert | |
| Polzahl | 2-polig | |
| Rastermaß | 8 mm | |
| Schaltleistung | 10 A/250 VAC | |
| Schaltstellung | Ein-Ein |
| Ursprungsland | DE |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
