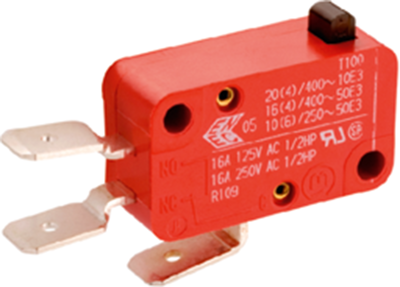

1004.1001 | Marquardt

Miniatur-Schnappschalter Baureihe 1005 Typ Marquardt 1004.

Entsprechend DIN 41635 A; Schaltfunktion: 1 Wechsler, Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Kriechstromfestigkeit: PTI 250, geeignet für Geräte der Schutzklasse II bei Einhaltung der geräteseitig geforderten Einbaubedingungen, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Kontaktabstand: max. 3,0 mm, Differenzweg: max. 0,3 mm, Vorlaufweg: max. 1,8 mm, Nachlaufweg: min. 0,8 mm, Ruhestellung: max. 16 mm, Schaltpunkt: 14,7 ±0,5 mm, zulässige Endstellung: 13,4 mm, Material Kontakte: Ag, Anschlüsse: versilbert, Umgebungstemperatur: –40 bis +100 °C, Prüfzeichen: ENEC, UL, CSA.

Ausführung mit Schaltleistung 10 (4,0) A/250 VAC 5E4.

Material Gehäuse: PA, glasfaserverstärkt, Schaltkraft: 0,5 bis 1,1 N.

Technische Merkmale (Typ, Anschlussart): 1004.1001, Steckanschluss 6,3 x 0,8 mm
