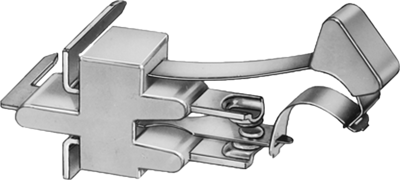

1010.9752 | Marquardt
Schnappschalter, Ein-Ein, Leiterplattenanschluss, Rollenscharnierhebel, 0,45-1,05 N, 2 (0,5) A/250 VAC, IP40, 1010.9752
Einzelpreis (€ / Stk.)
2,1539 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 14 Wochen **
Gesamtpreis:
2,15 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1600 Stk.
2,1539 €
Schnappschalter offen Baureihe 1010 Typ Marquardt 1010.
Gemäß DIN 41635 C, in offener Bauform; Schaltfunktion: Wechsler, Schaltleistung: 2,0 (0,5) A/250 VAC 20E4, Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Kontaktabstand: unter 3,0 mm. Material Kontakte: Ag, Anschlüsse: versilbert, Material Sockel: PA, Entflammbarkeit: UL 94 V-2, Temperaturbereich: –20 bis +85 °C.
Ausführung mit nach links abgewinkelten Leiterplattenanschlüssen und Betätigungsnocke Typ 1010.
Differenzweg: max. 0,9 mm, Vorlaufweg: max. 3,4 mm, Nachlaufweg: 1,0 mm.
Technische Merkmale (Typ, Schaltbetätigungskraft): 1010.9752, 0,45 bis 1,05 N
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Bauform | abgewinkelt | |
| Betätiger | Rollenscharnierhebel | |
| Betätigungskraft | 0,45-1,05 N | |
| Gehäusematerial | PA | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 2 (0,5) A/250 VAC | |
| Schaltpunkt | 6,9 mm ±0,6 mm | |
| Schutzart (Betätigungsseite) | IP40 |
Download
Logistik
| Ursprungsland | TN |
| Zolltarifnummer | 85365007 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
