1050.0151 | Marquardt

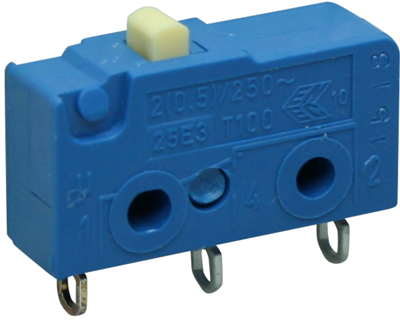

Subminiatur-Schnappschalter Baureihe 1050 Typ Marquardt 1050.

Bauform gemäß DIN 41635 B; Schaltfunktion: Wechsler, Schaltleistung: 5,0 A/250 VAC 5E4 (Kontaktmaterial Ag), 2,0 (0,5) A/250 VAC 25E3 (Kontaktmaterial Au), Übergangswiderstand (Neuzustand): max. 100 mOhm (1,0 A/12 VDC), Isolationswiderstand: min. 100 MOhm (500 VDC), Kriechstromfestigkeit: PTI 175, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II bei Einhaltung der geräteseitig geforderten Einbaubedingungen, Anschlussart: siehe Tabelle, Kontaktabstand: max. 3,0 mm, Material Kontakte: Ag oder Au, Anschlüsse: versilbert oder verzinnt, Material Gehäuse: PBTP, Farbe: blau, Entflammbarkeit: UL 94 V-2, Prellzeit: max. 5,0 ms, Umgebungstemperatur: –40 bis +100 °C, Prüfzeichen: ENEC, UL, CSA.

Ausführung mit Betätigerknopf.

Schaltkraft: max. 1,5 N, Schaltpunkt: 8,4 ±0,3 mm, max. Differenzweg: 0,2 mm, max. Ruhestellung: 9,3 mm, zulässige Endstellung: 7,5 mm.

Technische Merkmale (Typ, Anschlussart, Material Kontakte, Material Anschlussoberfläche (Lageranschluss)): 1050.0151, Lötanschluss (abgedichtet), Au, versilbert
