1050.2251 | Marquardt
Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Stift Stößel, 1,5 N, 2 (1) A/250 VAC, IP40, 1050.2251
Subminiatur-Schnappschalter Baureihe 1050 Typ Marquardt 1050.
Bauform gemäß DIN 41635 B; Schaltfunktion: Wechsler, Schaltleistung: 5,0 A/250 VAC 5E4 (Kontaktmaterial Ag), 2,0 (0,5) A/250 VAC 25E3 (Kontaktmaterial Au), Übergangswiderstand (Neuzustand): max. 100 mOhm (1,0 A/12 VDC), Isolationswiderstand: min. 100 MOhm (500 VDC), Kriechstromfestigkeit: PTI 175, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II bei Einhaltung der geräteseitig geforderten Einbaubedingungen, Anschlussart: siehe Tabelle, Kontaktabstand: max. 3,0 mm, Material Kontakte: Ag oder Au, Anschlüsse: versilbert oder verzinnt, Material Gehäuse: PBTP, Farbe: blau, Entflammbarkeit: UL 94 V-2, Prellzeit: max. 5,0 ms, Umgebungstemperatur: –40 bis +100 °C, Prüfzeichen: ENEC, UL, CSA.

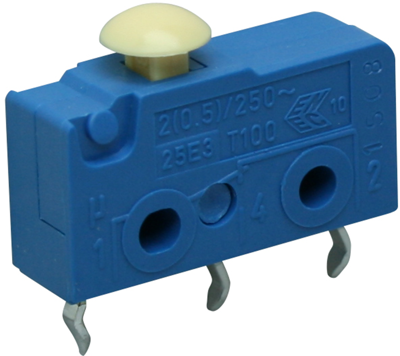

Ausführung mit pilzförmigem Betätiger.
Schaltkraft: max. 1,5 N, Schaltpunkt: 9,9 ±0,3 mm, max. Differenzweg: 0,2 mm, max. Ruhestellung: 10,8 mm, zulässige Endstellung: 9,1 mm.
Technische Merkmale (Typ, Anschlussart, Material Kontakte, Material Anschlussoberfläche (Lageranschluss)): 1050.2251, Leiterplattenanschluss gerade (abgedichtet), Au, verzinnt
| Anschluss | Leiterplattenanschluss | |
| Bauform | gerade | |
| Betätiger | Stift Stößel | |
| Betätigungskraft | 1,5 N | |
| Gehäusematerial | PET | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 2 (1) A/250 VAC | |
| Schaltpunkt | 9,9 mm ±0,3 mm | |
| Schutzart (Betätigungsseite) | IP40 |
| Ursprungsland | CH |
| Zolltarifnummer | 85365007 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
