1050.5502 | Marquardt
Subminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Rollenscharnierhebel, 0,6 N, 6 (2) A/250 VAC, IP40, 1050.5502
Subminiatur-Schnappschalter Baureihe 1050 Typ Marquardt 1050.
Bauform gemäß DIN 41635 B; Schaltfunktion: Wechsler, Schaltleistung: 5,0 A/250 VAC 5E4 (Kontaktmaterial Ag), 2,0 (0,5) A/250 VAC 25E3 (Kontaktmaterial Au), Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand: min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 175, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II bei Einhaltung der geräteseitig geforderten Einbaubedingungen, Anschlussart: siehe Tabelle, Kontaktabstand: max. 3,0 mm, Material Kontakte: Ag oder Au, Anschlüsse: versilbert oder verzinnt, Material Gehäuse: PBTP, Farbe: blau, Entflammbarkeit: UL 94 V-2, Prellzeit: max. 5,0 ms, Umgebungstemperatur: –40 bis +100 °C, Prüfzeichen: ENEC, UL, CSA.

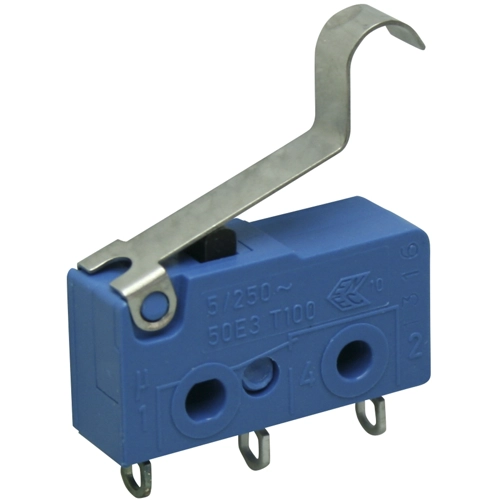

Ausführung mit halbrund gebogenem Flachhebel.
Schaltkraft: max. 0,6 N, Schaltpunkt: 16,4 ±1,5 mm, max. Differenzweg: 1,0 mm, max. Ruhestellung: 20 mm, zulässige Endstellung: 13 mm.
Technische Merkmale (Typ, Anschlussart, Material Kontakte, Material Anschlussoberfläche (Lageranschluss)): 1050.5502, Lötanschluss (abgedichtet), Ag, versilbert
| Anschluss | Lötanschluss | |
| Bauform | gerade | |
| Betätiger | Rollenscharnierhebel | |
| Betätigungskraft | 0,6 N | |
| Gehäusematerial | PET | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 6 (2) A/250 VAC | |
| Schaltpunkt | 16,4 mm ±1,5 mm | |
| Schutzart (Betätigungsseite) | IP40 |
| Ursprungsland | CH |
| Zolltarifnummer | 85365007 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
