1055.0351 | Marquardt
Subminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Stift Stößel, 1,8 N, 4 A/12 VDC, IP67, 1055.0351
Subminiatur-Schnappschalter Baureihe 1055 Typ Marquardt 1055.../1056.../1058.
Kompakte Bauform, je nach Ausführung mit staub- und wassergeschütztem Schaltsystem; Schaltfunktion:1 Wechsler, Schaltleistung: 4,0 A/12 VDC ( Ohmsche Last), 2,0 A/24 VDC ( Ohmsche Last), Übergangswiderstand (Neuzustand): max. 50 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Schutzart: IP 40 oder IP 67 (betätigerseitig), IP 00 (anschlussseitig). Kontaktmaterial: Ag, vergoldet, Material Gehäuse: PBTP, schwarz, Material Betätiger: POM, schwarz (abgedichtete Ausführungen mit grüner Silikon-Kautschuk Dichtung), Entflammbarkeit: UL 94 HB, Temperaturbereich: –40 bis +85 °C.

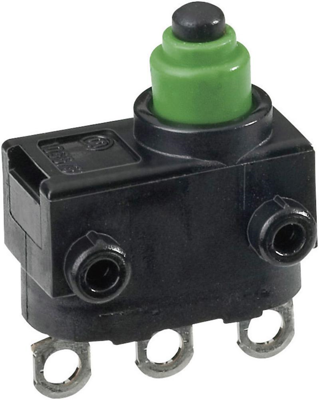

Ausführung mit Betätigerknopf und Lötanschlüssen, abgedichtet, Schutzart IP 67.
Schaltkraft: max. 1,8 N, Vorlaufweg: max. 1,3 mm, Nachlaufweg: 1,2 mm, Differenzweg: max. 0,4 mm, Schaltpunkt (OP): 9,4 ±0,3 mm, Ruhestellung (FP): max. 10,4 mm, zulässige Endstellung (TP): 7,9 mm.
Technische Merkmale (Typ, Ausführung Montagezapfen): 1055.0351, Montagezapfen rechts (1,5 mm lang)
| Anschluss | Lötanschluss | |
| Bauform | gerade | |
| Betätiger | Stift Stößel | |
| Betätigungskraft | 1,8 N | |
| Gehäusematerial | PET | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 4 A/12 VDC | |
| Schaltpunkt | 9,4 mm ±0,3 mm | |
| Schutzart (Betätigungsseite) | IP67 |
| Ursprungsland | DE |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
