1555.3108 | Marquardt

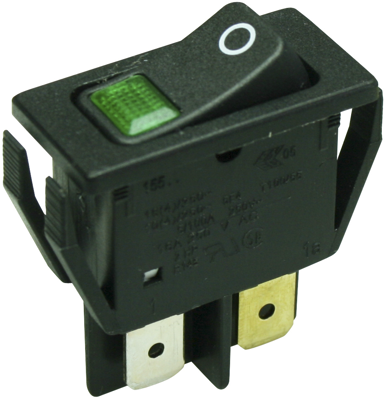

Wippschalter, grün, 2-polig, Ein-Aus, Ausschalter, 16 (4) A/250 VAC, 10 (4) A/250 VAC, IP40, beleuchtet, bedruckt, 1555.3108
Wippschalter Baureihe 1550 Typ Marquardt 1550.../1551.../1552.../1555.
1-oder 2-polig, mit weiß bedruckter oder unbedruckter Wippe, beleuchtet (230 V) durch Leuchtfenster mit Linseneffekt oder unbeleuchtet, mit mechanischer Zwangsöffnung; Schaltleistung: 16 (4,0) A/250 VAC 1E4, 10 (4,0) A/250 VAC 5E4, Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Anschlussart: Steckanschluss 6,3 x 0,8 mm. Material Gehäuse und Wippe: PA, schwarz, Material Leuchtfenster: PC, transparent, Material Kontakte: Ag, Anschlussoberfläche: versilbert, Kontaktabstand: min. 3,0 mm, Montage: durch Rastbefestigung für Wanddicken von 0,8 bis 5,0 mm, Umgebungstemperatur: –20 bis +55 °C (Anschlussseite bis +100 °C). Prüfzeichen: ENEC, UL, CSA.
Ausschalter mit Flansch.
Technische Merkmale (Typ, Polzahl, Anschlussart, Wippenbedruckung, Ausführung Leuchtfenster): 1555.3108, 2-polig, Steckanschluss 6,3 x 0,8 mm, bedruckt, Leuchtfenster grün
| Anschluss | Steckanschluss | |
| Bauform | rechteckig | |
| Bedruckt | Ja | |
| beleuchtet | Ja | |
| Farbe Betätiger | grün | |
| Kontaktoberfläche | versilbert | |

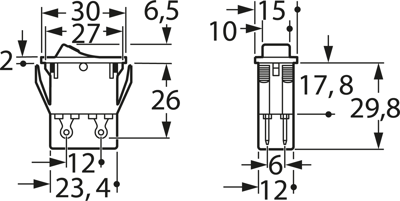

| min. Geräteausschnitt | 27,2 x 12,2 mm | |
| Polzahl | 2-polig | |
| Schaltfunktion | Ausschalter | |
| Schaltleistung | 16 (4) A/250 VAC, 10 (4) A/250 VAC | |
| Schaltstellung | Ein-Aus | |
| Schutzart (Betätigungsseite) | IP40 | |
| Wandstärke | 0,8 bis 5,0 mm |
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
