1808.6302 | Marquardt

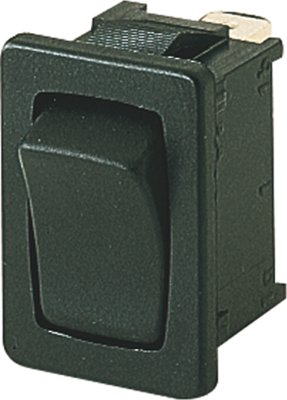

Wippschalter, schwarz, 1-polig, (Ein)-Aus-(Ein), Taster (Umschalter), 6 (2) A/250 VAC, IP40, unbeleuchtet, unbedruckt, 1808.6302
Wipp-Umschalter ein- oder zweipolig mit Aus-Stellung in der Mitte Baureihe 1800 Typ Marquardt 1808.../1809.
Ein- oder zweipolig, schwarz, mit weiß bedruckter oder unbedruckter Wippe; Schaltleistung: 6,0 (2,0) A/250 VAC 1E4, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Material Wippe und Gehäuse: PA, Kontakte: Ag, Anschlüsse: versilbert (Ausführungen mit Leiterpl.-Anschluss verzinnt), Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: –20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.
Ausführung einpolig (Aus in der Mitte) beidseitig tastend.
Technische Merkmale (Typ, Anschlussart, Ausführung Wippe): 1808.6302, Lötanschluss, unbedruckt
| Anschluss | Lötanschluss | |
| Bauform | rechteckig | |
| Bedruckt | Nein | |
| beleuchtet | Nein | |
| Farbe Betätiger | schwarz | |
| Kontaktoberfläche | versilbert | |

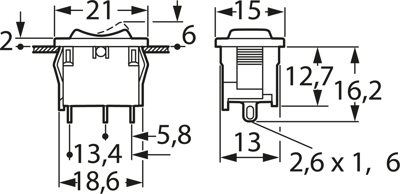

| min. Geräteausschnitt | 19,2 x 12,9 mm | |
| Polzahl | 1-polig | |
| Schaltfunktion | Taster (Umschalter) | |
| Schaltleistung | 6 (2) A/250 VAC | |
| Schaltstellung | (Ein)-Aus-(Ein) | |
| Schutzart (Betätigungsseite) | IP40 | |
| Wandstärke | 0,75 bis 3 mm |
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
