1835.3114 | Marquardt

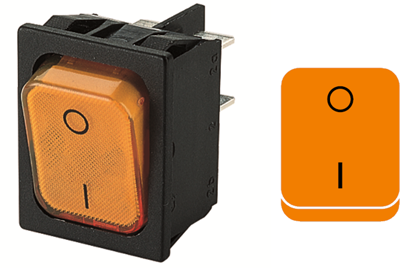

Wippschalter, orange, 2-polig, Ein-Aus, Ausschalter, 20 (4) A/250 VAC, 10 (8) A/250 VAC, IP40, beleuchtet, bedruckt, 1835.3114
Wippschalter- und Taster Baureihe 1830 Typ Marquardt 1835.
Beleuchtet (Glimmleuchte 230 V), mit bedruckter Wippe, 2-polig; Schaltleistung: 20 (4,0) A/250 VAC 1E4, Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärke bzw. doppelte Isolierung, Anschlussart: Steckanschluss 6,3 x 0,8 mm. Material Gehäuse: PA, Material Wippe: PC, transparent, Material Kontakte: Ag, Anschlussoberfläche: versilbert, Entflammbarkeit: UL 94 V-2. Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +85 °C). Prüfzeichen: ENEC, UL, CSA.
Als beleuchteter Ausschalter mit Steckanschluss 6,3 x 0,8 mm.
Technische Merkmale (Typ, Polzahl, Gehäusefarbe, Wippenfarbe, Wippenbedruckung): 1835.3114, 2-polig, schwarz, orange, schwarz bedruckt
| Anschluss | Steckanschluss | |
| Bauform | rechteckig | |
| Bedruckt | Ja | |
| beleuchtet | Ja | |
| Farbe Betätiger | orange | |
| Kontaktoberfläche | versilbert | |

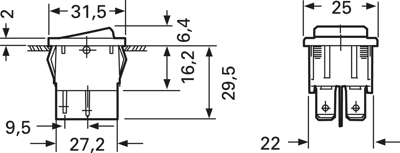

| min. Geräteausschnitt | 30 x 22 mm | |
| Polzahl | 2-polig | |
| Schaltfunktion | Ausschalter | |
| Schaltleistung | 20 (4) A/250 VAC, 10 (8) A/250 VAC | |
| Schaltstellung | Ein-Aus | |
| Schutzart (Betätigungsseite) | IP40 | |
| Wandstärke | 0,75 bis 3 mm |
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
