1858.1102 | Marquardt

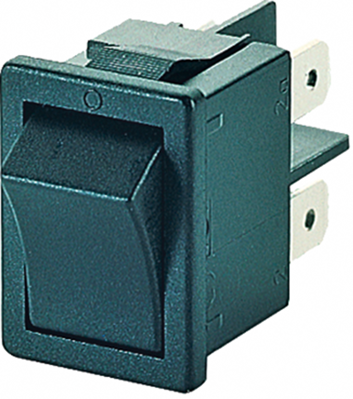

Wippschalter, schwarz, 2-polig, Ein-Aus, Ausschalter, 10 (4) A/250 VAC, 6 (4) A/250 VAC, IP40, unbeleuchtet, unbedruckt, 1858.1102
Wipp-Ausschalter Baureihe 1858 Typ Marquardt 1858.
Zweipolig, schwarz, unbedruckter Wippe; Schaltleistung: 10 (4,0) A/250 VAC 1E4, 6,0 (4,0) A/250 VAC 5E4, Einschaltspitzenstrom: 100 A, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Anschlussart: Steckanschluss 4,8 mm oder Lötanschluss, Kontaktabstand: > 3,0 mm, Schaltkraft: < 5,0 N, Material Wippe und Gehäuse: PA, Kontakte: Ag, Anschlüsse: versilbert, Entflammbarkeit: UL 94 V-0, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.
Ausführung mit Steckanschluss 4,8 x 0,8 mm oder Lötanschluss.
Technische Merkmale (Typ, Anschlussart, Abbildung Aufdruck (Abb.)): 1858.1102, Steckanschluss 4,8 x 0,8 mm, Abb. A
| Anschluss | Steckanschluss | |
| Bauform | rechteckig | |
| Bedruckt | Nein | |
| beleuchtet | Nein | |
| Farbe Betätiger | schwarz | |
| Kontaktoberfläche | versilbert | |
| min. Geräteausschnitt | 19,2 x 12,9 mm | |
| Polzahl | 2-polig | |
| Schaltfunktion | Ausschalter | |
| Schaltleistung | 10 (4) A/250 VAC, 6 (4) A/250 VAC | |
| Schaltstellung | Ein-Aus | |
| Schutzart (Betätigungsseite) | IP40 | |
| Wandstärke | 0,75 bis 3 mm |
| Ursprungsland | DE |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
