MIKROE-1434 | MikroElektronika

RFid-Klick, MIKROE-1434, MikroElektronika

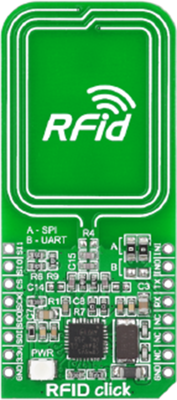

RFid Click verfügt über einen kontaktlosen Transceiver CR95HF 13,56 MHz sowie eine Trace-Antenne. Der Klick ist so ausgelegt, dass er nur mit einer 3,3-V-Stromversorgung betrieben werden kann. Er kommuniziert mit der Ziel-MCU über mikroBUS™ UART (TX, RX), SPI (MISO, MOSI, SCK, CS) INT, RST, PWM und AN-Leitungen.

Der Klick funktioniert als integrierter Transceiver für kontaktlose Anwendungen. Die Karte enthält einen dedizierten internen Frame-Controller und ein analoges Front-End (AFE) für die HF-Kommunikation. Es unterstützt die Protokolle ISO/IEC 14443 Typ A und B, ISO/IEC 15693 und ISO/IEC 18092 (Tags) sowie die Erkennung, das Lesen und Schreiben von NFC-Forum-Tags vom Typ 1, 2, 3 und 4.
