4-20 mA R click MIKROE-1387
4-20mA R Klick, MIKROE-1387, MikroElektronika

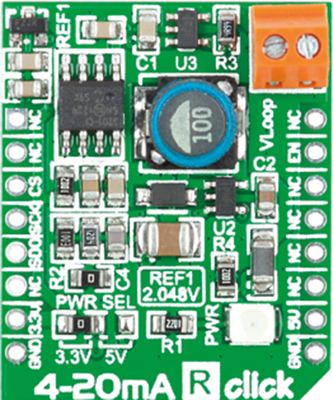

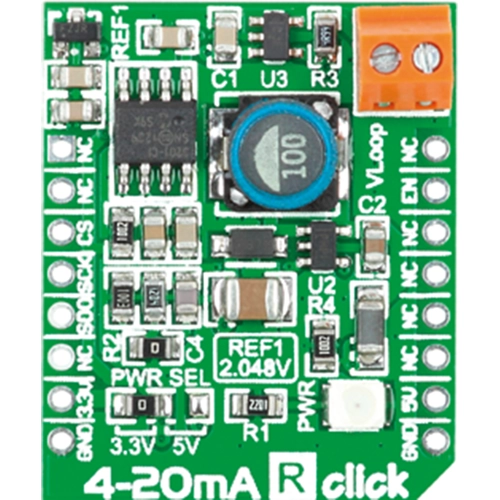

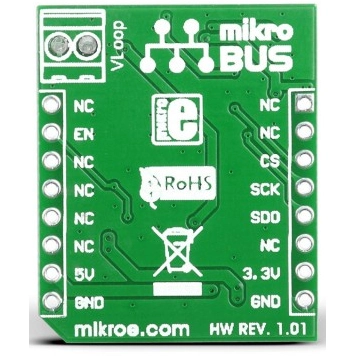

4-20mA R Click ist eine Zusatzplatine im mikroBUS-Formfaktor, die als Empfänger in einem 4-20mA Stromschleifenstandard dient. Sie verfügt über einen INA196 Stromnebenschlussmonitor, einen MCP3201 12-Bit-ADC sowie einen TPS61041 DC/DC-Aufwärtswandler. Er empfängt den Ausgangsstrom (4-20mA) vom Sender und wandelt ihn in eine Spannung (0,4-2V) um. Diese Spannung wird im A/D-Wandler MCP3201 in ein 12-Bit-Datensignal umgewandelt und über mikroBUS™ SPI-Leitungen gesendet. Zusammen mit 4-20mA T Click™ bildet diese Karte einen vollständigen 4-zu-20mA Stromschleifenstandard. Sie ist für die Verwendung einer 3,3V- oder 5V-Stromversorgung ausgelegt.
Ausführung | 4-20 mA R Click | |
Funktion | Stromüberwachung | |
IC Controller/Driver | INA196, MCP3201, TPS61041 |
Ursprungsland | RS |
Zolltarifnummer | 84733020 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
