Ausschuss für Audiocodecs - PROTO, MIKROE-506, MikroElektronika

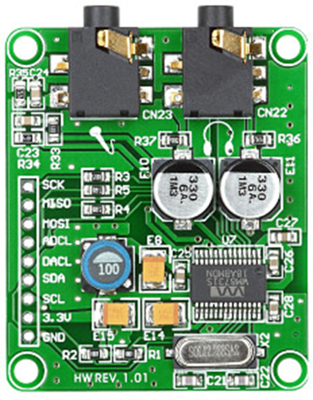

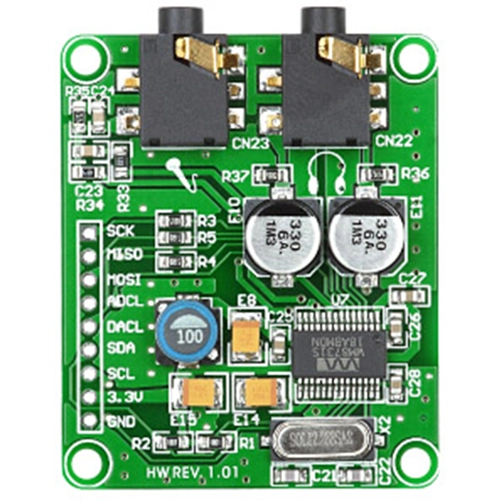

Das Audio Codec Board - PROTO ist ein Entwicklungswerkzeug für den WM8731 Audio Codec, ideal für den Einsatz in eingebetteten Anwendungen, die eine Audiowiedergabe erfordern. Der On-Board-Audio-Codec WM8731 bietet Audioeingänge auf Stereo-Line- und Mono-Mikrofonebene. Dieses Modul verwendet auch Stereo-24-Bit-Multi-Bit-Sigma-Delta-ADCs und -DACs mit digitalen Interpolations- und Dezimationsfiltern mit Überabtastung. Stereo-Audioausgänge werden gepuffert, um Kopfhörer über einen programmierbaren Lautstärkeregler anzusteuern. Line-Pegel-Ausgänge sind ebenfalls vorhanden, zusammen mit einer Anti-Thump-Mute- und Power-Up/Down-Schaltung. Das Gerät wird über eine serielle 2-Draht (I2C)- oder 3-Draht (SPI)-Schnittstelle gesteuert.
