I2C-Isolator anKlick, MIKROE-1878, MikroElektronika

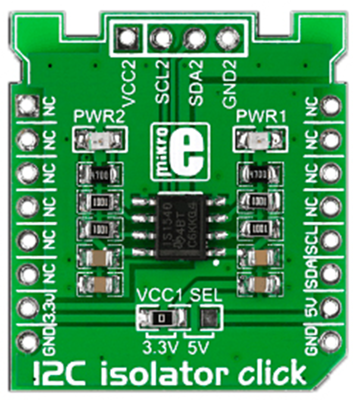

I2C-Isolator click trägt ISO1540, einen bidirektionalen Isolator mit niedrigem Stromverbrauch, der mit I2C-Schnittstellen kompatibel ist. Auf der Platine ist der Chip von Texas Instruments mit zwei Sätzen von I2C-Pins verbunden, einer auf dem MikroBUS-Stecker (SDA, SCL), der andere am oberen Rand der Platine (SCL2, SDL2). ISO1540 verwendet eine Siliziumdioxidbarriere, die den logischen Eingangs- und Ausgangspuffer trennt. Bidirektionale Isolatoren, die auf der Technologie der kapazitiven Isolation von TI basieren, haben viele Vorteile gegenüber Optokopplern (Leistung, Größe, Leistungsaufnahme usw.). Wenn sie zusammen mit isolierten Stromversorgungen verwendet werden, blockieren sie hohe Spannungen, isolieren die Masse und verhindern Störungen durch Störströme.
