HEF4027BT | NXP

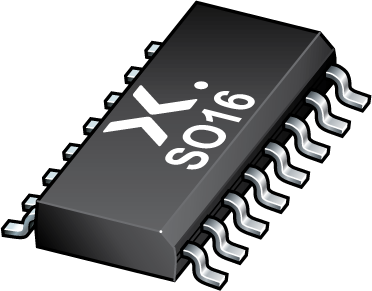

Duales JK-Flip-Flop, HEF4027BT, NXP

Das HEF4027BT ist ein duales JK-Flip-Flop mit unabhängigen Set-Direkt- (SD), Clear-Direkt- (CD), Takt-Ein- und Ausgängen (Q, Q\). Daten werden akzeptiert, wenn der Takt niedrig ist, und mit der positiven Flanke des Taktsignals an den Ausgang übertragen. Die aktiven asynchronen Clear-Direct- und Set-Direct-Eingänge mit hoher Asynchronität sind unabhängig und überschreiben die J-, K- und Takteingänge. Die Ausgänge werden für beste Systemleistung gepuffert. Die Schmitt-Trigger-Aktion macht den Takteingang sehr tolerant gegenüber langsameren Anstiegs- und Abfallzeiten. Er arbeitet über einen empfohlenen VDD-Stromversorgungsbereich von 3 bis 15V bezogen auf VSS (normalerweise Masse). Nicht verwendete Eingänge müssen an VDD, VSS oder einen anderen Eingang angeschlossen werden.

Features

• Vollständig statischer Betrieb
• Parametrische Nennwerte 5 V, 10 V und 15 V
• Standardisierte symmetrische Ausgangskennlinien
• Spezifiziert von 40 C bis +85 C
• Entspricht der JEDEC-Norm JESD 13-B

Anwendungen

• Registriert
• Zähler
• Regelkreise
