SHL-W255 | Omron
Schnappschalter, Ein-Ein, Schraubanschluss, Rollenhebel kurz, 3,92 N, 2 A/125 VAC, 48 VDC, IP67, SHL-W255
Gekapselte Industrie-Schnappschalter Typ Omron SHL.
In robustem Zink-Druckgussgehäuse (48 x 17,5 x 45 mm); Schutzart (EN60947-5-1): IP 67, Kontaktanordnung: 1 Umschalter, Schaltleistung: 10 A/250 VAC, 10 A/125 VAC, 2,0 A/480 VAC, 5,0 A/30 VDC, 0,2 A/250 VDC, Einschaltstrom: max. 15 A, Kontaktwiderstand (Anfangswert): max. 15 m Ohm, Isolationswiderstand min. 100 M Ohm (bei 500 VDC), Isolationsprüfspannung (für 1,0 min zwischen Klemmen gleicher Polarität): 1000 VAC, 50/60 Hz, Betriebstemperatur: –10 bis +80 °C, Betätigungsfrequenz mech./elektr.: 120/30 Schaltspiele/Minute, Zulassungen: TÜV, UL, CSA. Befestigung: je nach Typ durch Anschrauben oder über Zentralbefestigung, Kabelabgang: über Gummitülle.

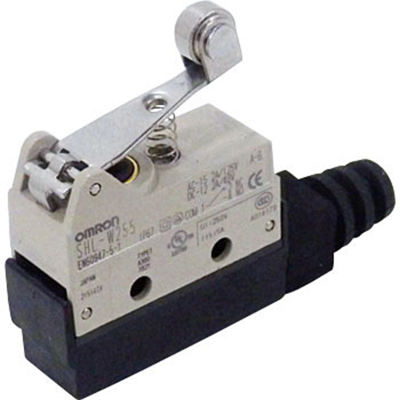

Ausführung mit kurzem Rollenhebel Typ SHL-W255.
Mit gesinterter rostfreier Rolle; Betätigungskraft: max. 3,92 N, OP: 33 ±1,0 mm, FP max. 41 mm.
Typ: SHL-W255, Ind.-Schnappschalter
| Anschluss | Schraubanschluss | |
| Bauform | abgewinkelt | |
| Betätiger | Rollenhebel kurz | |
| Betätigungskraft | 3,92 N | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 2 A/125 VAC, 48 VDC | |
| Schaltpunkt | 33 mm ±1 mm | |
| Schutzart (Betätigungsseite) | IP67 |
| Ursprungsland | JP |
| Zolltarifnummer | 85365015 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
