HE1AN240ACJ | Panasonic
Relais, 1 Schließer, 24 V (DC), 240 V (AC), 30 A, 277 V (AC), monostabil, HE1AN240ACJ

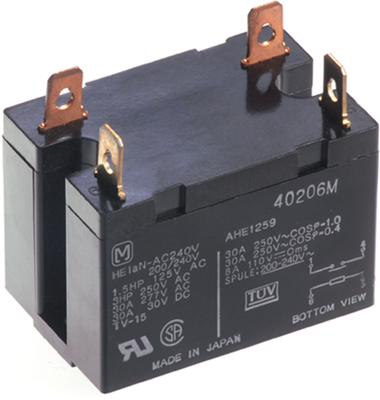

Leistungsrelais Typ Panasonic HE.
Kompaktes Netztrennrelais für Gleich- bzw. Wechselspannung, mit Steckanschlüssen, hohe Durchschlagsfestigkeit (10000 V); Kontaktart: 1 Schließer oder 2 Schließer, Kontaktmaterial: AgSnO2, Schaltspannung: max. 277 VAC/30 VDC, Schaltstrom: 30 A (1 Schließer) oder 25 A (2 Schließer), Schaltleistung: max. 8310 VA (1 Schließer) oder 6925 VA (2 Schließer), Kontaktwiderstand: max. 100 m Ohm, Spulenleistung: 1,92 W (12 und 24 VDC) oder 2,6 VA (240 VAC), Durchschlagsspannung Kontakt/Spule: 5000 Vrms, Ansprechzeit: max. 30 ms, Abfallzeit: max. 10 ms (12 und 24 VDC), 30 ms (240 VAC), Umgebungstemperatur: –50 bis +55 °C, Zulassungen: VDE, TÜV, UL, CSA.
Mit 1 Schließer und Steckanschluss Typ HE1aN-.
Technische Merkmale (Typ, Nennspannung, Ansprech-/Abfallspannung, Spulenwiderstand (±10 %)): HE1aN-240V, 240 VAC, 140/36 VAC, 20800 Ohm
| Anschluss | Steckanschluss | |
| Kontaktart | 1 Schließer | |
| Kontaktmaterial | AgSnO2 | |
| Schaltspannung (AC) | 277 V | |
| Schaltstrom | 30 A | |
| Spulenspannung (AC) | 240 V | |
| Spulenspannung (DC) | 24 V | |
| Spulentyp | monostabil |
| Ursprungsland | JP |
| Zolltarifnummer | 85364900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
