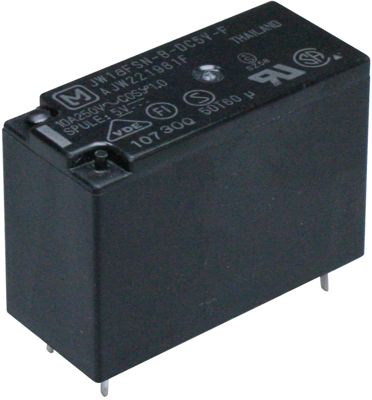

JW1AFSNB12FT | Panasonic
Relais, 1 Schließer, 12 V (DC), 270 Ω, 10 A, 30 V (DC), 250 V (AC), monostabil, JW1AFSNB12FT
Leistungsrelais Typ Panasonic JW.
In kleiner Bauform, abgedichtet, hohe Stoßspannungsfestigkeit (10000 V), Luft- und Kriechstrecke > 8,0 mm zwischen Kontakten und Spule, monostabil; Spulenisolationsklasse: B oder E, Kontaktart: 1 Schließer, 1 Wechsler, 2 Schließer oder 2 Wechsler, Kontaktmaterial: AgSnO2, Schaltspannung: max. 250 VAC/30 VDC, Schaltstrom: je nach Ausführung (max. 5,0 A oder 10 A), Schaltleistung: je nach Ausführung (max. 150 W/1250 VA oder 300 W/2500 VA), Kontaktwiderstand: max. 100 m Ohm, Spulenleistung: 530 mW, Durchschlagsspannung Kontakt/Spule: 5000 Vrms, Ansprech-/Abfallzeit: max. 15/5,0 ms, Umgebungstemperatur: –40 bis +85 °C, Zulassungen: VDE, TÜV, SEV, Semko, UL, CSA.
Hochleistungsausführung mit 1 Schließer Typ JW1aFSN-B-.
Schaltstrom: max. 10 A, Schaltleistung: max. 300 W/2500 VA, Spulenisolationsklasse: B.
Technische Merkmale (Typ, Nennspannung, Spulenwiderstand (±10 %)): JW1aFSN-B-12V-F, 12 VDC, 270 Ohm
| Anschluss | Leiterplattenanschluss | |
| Kontaktart | 1 Schließer | |
| Kontaktmaterial | AgSnO2 | |
| Schaltspannung (AC) | 250 V | |
| Schaltspannung (DC) | 30 V | |
| Schaltstrom | 10 A | |
| Spulenspannung (DC) | 12 V | |
| Spulentyp | monostabil | |
| Spulenwiderstand | 270 Ω |
| Ursprungsland | TH |
| Zolltarifnummer | 85364900 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
