A15-N050-A | PANTA
Flachleiterverbinder, 15-polig, RM 2.54 mm, 0,205 mm², AWG 24, PEN, A15-N050-A
Bestellnr.: 58F322
EAN: 4099891234645
HTN:
A15-N050-A
Einzelpreis (€ / Stk.)
2,5347 € *
Sofort verfügbar: 500 Stk.
Lieferzeit ab Hersteller: 8 Wochen **
Gesamtpreis:
2,53 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,5347 €
10 Stk.
2,3324 €
50 Stk.
2,2015 €
100 Stk.
2,0706 €
500 Stk.
1,9278 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Flex-Kabel Typ PANTA FIX JUMPER.

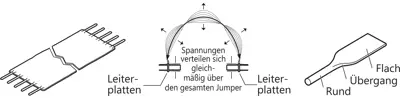

Hochflexible Flachleiterverbinder, die in sich die Eigenschaften eines Flachkabels und des Anschlusspins eines Steckverbinders vereinigen, hohe Vibrations- und Biegebeständigkeit durch flachgewalzte Rundleiter. Ausführung mit beidseitig geraden Lötpins und verzinnten Kupferadern; Pinlänge: 3,20 mm ±0,7 mm, Betriebstemperatur: –40 bis +125 °C, Löttemperatur: 260 °C/5,0 s.
Ausführung mit Raster 2,54 mm.
Pindurchmesser: 0,51 mm, Drahtgröße: AWG 24, Nennstrom: 3,0 A, Nennspannung: 300 VDC, Spannungsfestigkeit: min. 1500 VDC, Isolationsmaterial: PEN.
Technische Merkmale (Typ, Polzahl, Isolationslänge): A15-N050-A, 15polig, 50 mm
Technische Daten
| Aderisolationsmaterial | PEN | |
| Anzahl der Adern | 15 | |
| Ausführung | Flachbandleitung | |
| AWG-Leiterquerschnitt | AWG 24 | |
| Breite | 1.5 mm | |
| Halogenfrei | Nein | |
| Kabellänge | 50 mm | |
| Leitermaterial | Kupfer, verzinnt | |
| Leiterquerschnitt | 0,205 mm² | |
| Nennspannung | 300 V | |
| Pinlänge | 3.2 mm | |
| Prüfspannung | 1.5 kV | |
| Rastermaß | 2.54 mm | |
| Schirmung | ungeschirmt | |
| Temperaturbereich (bewegt) | -40 °C bis 125 °C | |
| Temperaturbereich (unbewegt) | -40 °C bis 125 °C |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85444995 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
