B10-N100-A | PANTA
Flachleiterverbinder, 10-polig, RM 1.27 mm, 0,08 mm², AWG 28, Nomex, B10-N100-A
Bestellnr.: 58F306
EAN: 4099891234614
HTN:
B10-N100-A
Einzelpreis (€ / Stk.)
2,5347 € *
Sofort verfügbar: 299 Stk.
Lieferzeit ab Hersteller: 8 Wochen **
Gesamtpreis:
2,53 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,5347 €
10 Stk.
2,3324 €
50 Stk.
2,2015 €
100 Stk.
2,0706 €
500 Stk.
1,9278 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Flex-Kabel Typ PANTA FIX JUMPER.

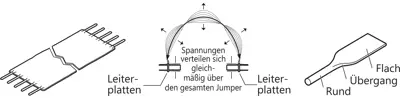

Hochflexible Flachleiterverbinder, die in sich die Eigenschaften eines Flachkabels und des Anschlusspins eines Steckverbinders vereinigen, hohe Vibrations- und Biegebeständigkeit durch flachgewalzte Rundleiter. Ausführung mit beidseitig geraden Lötpins und verzinnten Kupferadern; Pinlänge: 3,20 mm ±0,7 mm, Betriebstemperatur: –40 bis +125 °C, Löttemperatur: 260 °C/5,0 s.
Ausführung mit Raster 1,27 mm.
Pindurchmesser: 0,32mm, Drahtgröße AWG 28, Nennstrom (+20 °C): 1,5 A, Nennspannung: 200 VDC, Spannungsfestigkeit: min. 1100 VDC, Isolationsmaterial: Nomex.
Technische Merkmale (Typ, Polzahl, Isolationslänge): B10-N100-A, 10polig, 100 mm
Technische Daten
| Aderisolationsmaterial | Nomex | |
| Anzahl der Adern | 10 | |
| Ausführung | Flachbandleitung | |
| AWG-Leiterquerschnitt | AWG 28 | |
| Breite | 0.75 mm | |
| Halogenfrei | Nein | |
| Kabellänge | 100 mm | |
| Leitermaterial | Kupfer, verzinnt | |
| Leiterquerschnitt | 0,08 mm² | |
| Nennspannung | 200 V | |
| Pinlänge | 3.2 mm | |
| Prüfspannung | 1.1 kV | |
| Rastermaß | 1.27 mm | |
| Schirmung | ungeschirmt | |
| Temperaturbereich (bewegt) | -40 °C bis 125 °C | |
| Temperaturbereich (unbewegt) | -40 °C bis 125 °C |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85444995 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
