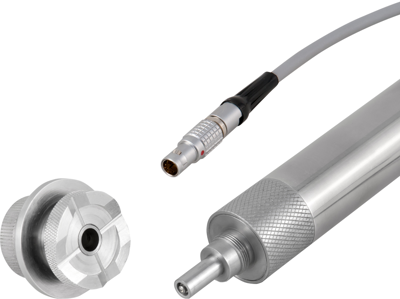

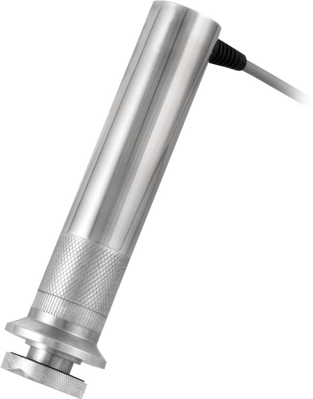

Das UCI-Härteprüfgerät PCE-3500 wurde für die zerstörungsfreie Härtemessung von metallischen Bauteilen entwickelt. Das UCI-Härteprüfgerät arbeitet auf der Basis des Ultrasonic Contact Impedance Prüfverfahrens. Dieses UCI-Verfahren funktioniert wie folgt: Ein Vickers-Diamant an der Sonde wird durch seine Eigenresonanz angeregt. Durch Schieben des Prüfkopfes wird die Schwingungsfrequenz in Abhängigkeit von der Härte der Oberfläche und vom e-Modul des Materials und der Kontaktfläche reduziert. Anhand der Frequenzverschiebung kann unter Berücksichtigung der Materialkennlinie die Härte der Oberfläche bestimmt werden.

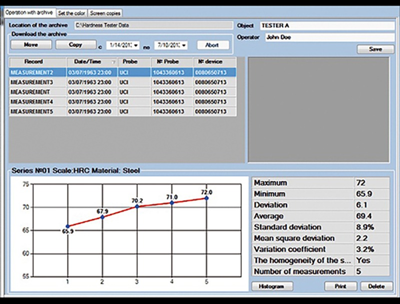

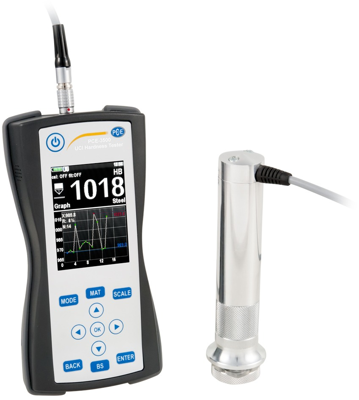

Nach der Messung der Härte eines Bauteils zeigt das UCI-Härteprüfgerät PCE-3500 verschiedene statistische Werte wie die MAX/MIN-Werte und Durchschnittswerte an. Außerdem können die Standardabweichung und weitere Koeffizienten ermittelt werden. Es kann ein Balkendiagramm angezeigt werden. Da das UCI-Härteprüfgerät mit einem internen Speicher ausgestattet ist, können die gemessenen Daten mit Hilfe einer Software ausgewertet werden.

Features

• Messung nach dem UCI-Verfahren
• Prüft HRC, HRB, HV, HB, Mpa
• Messrichtung 360°
• Großes Farb-LC-Display
