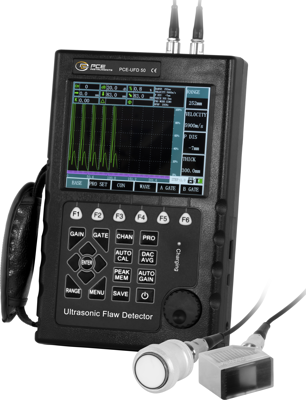

Ultraschall Rissprüfgerät, PCE-UFD 50, PCE Instruments

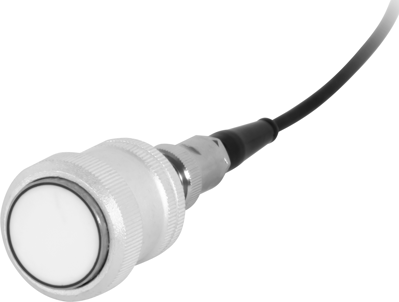

Das Ultraschall Rissprüfgerät dient der zerstörungsfreien Werkstoffprüfung. Bei der Prüfung mit dem Ultraschall Rissprüfgerät werden Ultraschallwellen mittels eines Prüfkopfes durch das Prüfobjekt geschickt. An Grenzflächen unterschiedlicher Materialien mit ungleicher Dichte und Wellenimpedanz wird der Ultraschall reflektiert und gestreut. So können nach Ermittlung der Laufzeit des Ultraschalls durch das Prüfobjekt Schweißnähte geprüft, Wanddicken gemessen und Bauteilfehler mit dem Ultraschallprüfgerät lokalisiert werden.

Bei einstellbaren Frequenzen zwischen 0,5-20 MHz und Schallgeschwindigkeiten zwischen 1000-15000 m/s können in Stahl Messungen im Bereich zwischen 0-10000 mm durchgeführt werden. DAC und AVG Bewertungsmethoden, Display und Sonden Delay, Dämpfungs- und Verstärkungsfunktionen, Export- und Berichtserstellungsfunktionen sowie zahlreiche weitere Einstellmöglichkeiten erleichtern die zerstörungsfreie Werkstoffprüfung durch das Ultraschall Rissprüfgerät erheblich. Das Prüfgerät verfügt über eine Videoaufzeichnung des Bildschirms. Mit der Software können die Daten dann aufgerufen und ein Report erstellt werden. Über das Drehrad können die Einstellparameter geändert werden. Das 5,7 Zoll große Farbdisplay bietet eine übersichtliche Darstellung der Prüfergebnisse.

Das Ultraschallprüfgerät ist ein leistungsfähiges Messgerät welches für entsprechende Prüfungen konzipiert wurde. Robustes und ergonomisches Design ermöglicht den Einsatz unter industriellen Bedingungen. Mit nur 1,1 kg ist das Ultraschall Rissprüfgerät nicht nur als Tischgerät einsetzbar sondern auch für den mobilen Einsatz geeignet.

Features

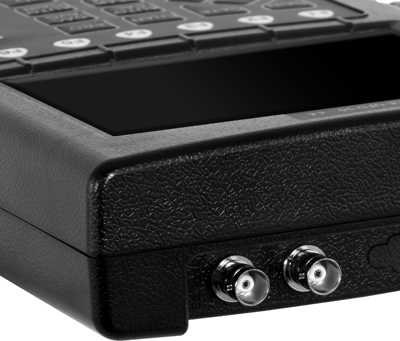

• Ein oder Zwei sondenmessung
• Bewertungsmethoden AVG und DAC
• Geringes Gewicht
• TFT-Farbdisplay

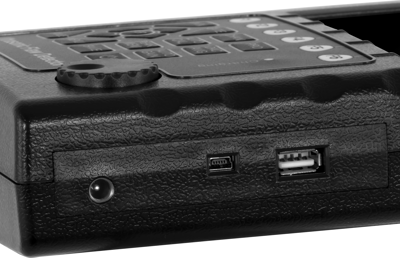

• USB-Schnittstelle und Software
• Speicher für bis zu 100 Datensätze
