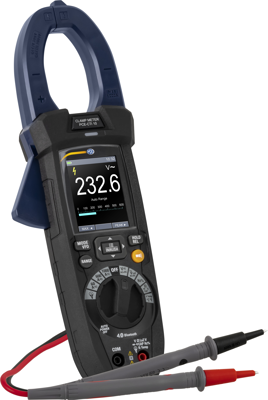

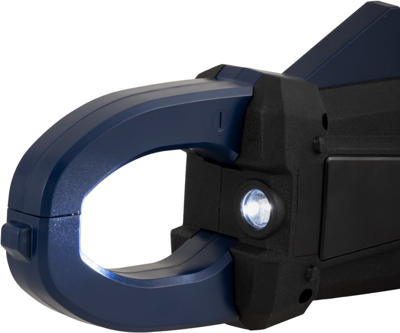

Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC. Die Strommessung bei der Stromzange erfolgt induktiv. Dazu wird die Versorgungsleitung in die Stromzange gelegt. Das hat den besonderen Vorteil, dass während des Betriebs der Strom gemessen werden kann. Dadurch findet die Stromzange seine Anwendung zum Beispiel bei Wartungsarbeiten an einer Photovoltaikanlagen. Photovoltaikanlagen bestehen aus vielen verschiedenen Solarzellen, die in Reihe zueinander geschaltet sind. Hier können mit der Stromzange die einzelnen Strömer einzelner Reihen gemessen werden um mögliche Fehler einzugrenzen.

Neben der normalen Spannungs- und Strommessung kann die Stromzange auch den Einschaltstrom messen. Einschaltströme sind Ströme, die im Einschaltmoment besonders hoch sind. Diese Ströme entstehen beim Anfahren von Motoren für zum Beispiel Belüftungsanlagen oder auch beim Einschalten einer Stadionbeleuchtung. Für die Dimensionierung von Versorgungsleitung und Sicherungen ist diese Messung mit der Stromzange besonders wichtig. Frequenzumrichter sind Wandler, die die Spannung auf der Primärseite mit veränderter Frequenz und Amplitude an der Sekundärseite ausgeben. Mit der Stromzange und der VFD Messfunktion können auch hier Messungen bis zu einer Frequenz von 45 Hz . . . 1 kHz durchgeführt werden.

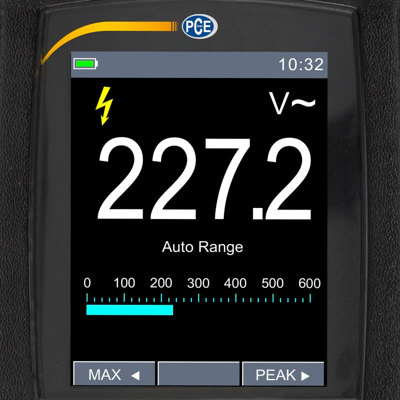

Zusätzlich verfügt die Stromzange über eine Bluetooth 4. 0 Schnittstelle. Mit dieser Schnittstelle bei der Stromzange kann eine Verbindung zu einem Android und iOS Endgerät aufgebaut werden. Mit der kostenlosen App „Meterbox Pro“ können die von der Stromzange gemessenen Werte angezeigt und für spätere Analysen abgespeichert werden. Mit der Datenlogging Funktion kann die Stromzange in einem beliebig eingestellten Intervall alle Messwerte speichern. Nach einer Messung können die Werte über die Stromzange grafisch angezeigt werden. Jeder einzelne Messpunkt kann zudem einzeln bei der Stromzange abgelesen werden. Der Speicherplatz bei der Stromzange hat eine Größe von 16 Gruppen und einer Gesamtspeicherplatzgröße von 100. 000 Messwerten. Gespeichert wird bei der Stromzange der Messwert mit Datum und Uhrzeit.

Features

• Kostenlose App für Android und iOS
• Einschaltstrommessung
• Zusätzlich mit LowZ Spannungsmessung
• Mit Spannungsund Temperaturmessung
• Optional mit Kalibrierzertifikat
