1766174 | Phoenix Contact
Leiterplattenklemme, 7-polig, RM 5.08 mm, 0,14-2,5 mm², 20 A, Schraubanschluss, grün, 1766174
Einzelpreis (€ / Stk.)
3,9151 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
3,92 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
3,9151 €

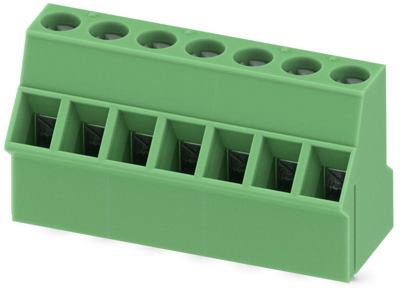

PCB-Klemme, 1766174, Phoenix Contact
PCB-Klemmenblock, Nennstrom: 20 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 7, Stellplatz: 5,08 mm, Verbindungsmethode: Verschraubung mit Spannhülse, Schraubenkopf-Form: L geschlitzt, Leiter/PCB-Anschlussrichtung: 50 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 3,5 mm, Anzahl der Lötstifte pro Potential: 1.
Features
- Geringer Temperaturanstieg dank maximaler Kontaktkraft
- Ermöglicht den Anschluss von zwei Leitern
- Abgewinkelter Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
- Integrierte Schutzführung verhindert falsches Einführen des Leiters unter die Spannhülse
- Die seitliche Verriegelung ermöglicht die Kombination von verschiedenen Positionen
Technische Daten
| Anschluss | Schraubanschluss | |
| AWG-Leiterquerschnitt | AWG 26-14 | |
| Breite | 35.56 mm | |
| Farbe | grün | |
| Höhe | 22.9 mm | |
| Leiterquerschnitt | 0,14-2,5 mm² | |
| Nennspannung | 400 V | |
| Nennstrom | 20 A | |
| Polzahl | 7-polig | |
| Rastermaß | 5.08 mm |
Download
Logistik
| Ursprungsland | PL |
| Zolltarifnummer | 85369010 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
