1771101 | Phoenix Contact
Leiterplattenklemme, 3-polig, RM 2.5 mm, 0,14-0,5 mm², 6 A, Federklemmanschluss, schwarz, 1771101
Bestellnr.: 63P8299
EAN: 4046356460132
HTN:
1771101
PTSM 0,5/ 3-2,5-V SMD R44
Herstellerserien: PTSM
Einzelpreis (€ / Stk.)
1,071 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 4 Wochen **
Gesamtpreis:
428,40 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
400 Stk.
1,071 €

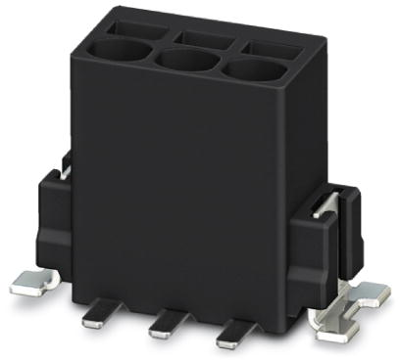

PCB-Klemme, 1771101, Phoenix Contact
PCB-Klemmenblock, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 3, Stellplatz: 2,5 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 90 °, Farbe: schwarz, Pin-Layout: lineare Kissengeometrie, Anzahl der Lötstifte pro Potential: 1.
Features
- Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
- Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
- Entwickelt für die Integration in den SMT-Lötprozess
- Vertikaler Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
- Zusätzliche Lötverankerungen reduzieren die mechanische Belastung der Lötstellen

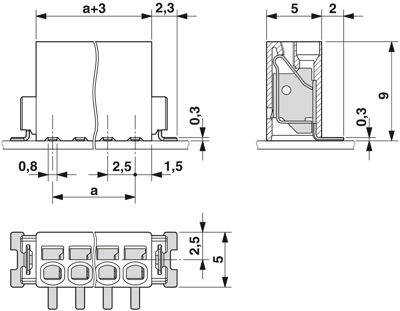

Technische Daten
| Anschluss | Federklemmanschluss | |
| AWG-Leiterquerschnitt | AWG 26-20 | |
| Breite | 12.6 mm | |
| Farbe | schwarz | |
| Höhe | 9 mm | |
| Leiterquerschnitt | 0,14-0,5 mm² | |
| Nennspannung | 160 V | |
| Nennstrom | 6 A | |
| Polzahl | 3-polig | |
| Rastermaß | 2.5 mm |
Download
Logistik
| Ursprungsland | IN |
| Zolltarifnummer | 85369010 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
