1883161 | Phoenix Contact

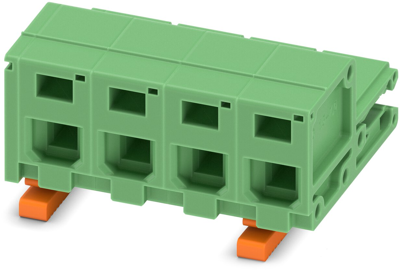

Leiterplattensteckverbinder ZEC 1,5/ 4-ST-7,5 C2 R1,4

Leiterplatten-Direktstecker, Nennstrom: 10 A, Bemessungsspannung (III/2): 630 V, Polzahl: 4, Rastermaß: 7,5 mm, Anschlussart: Zugfederanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktstecktechnik

Die technischen Merkmale von 1883161 von Phoenix Contact im Überblick

• Artikelbezeichnung : ZEC 1,5/ 4-ST-7,5 C2 R1,4
• Ausführung des elektrischen Anschlusses : Federzuganschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 4
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Rastermaß des Kontaktes : 7.5 mm
• Rastermaß der Anschlüsse : 7.5 mm
• Schutzart (IP, montiert) : Fingersicherheit in Einbaulage
• Bemessungsstrom : 10 A
• Bemessungsstoßspannung : 6 kV
• Bemessungsspannung : 630 V
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Kontaktausführung : Buchse
• Produkttypbezeichnung : ZEC 1,5/ 4-ST-7,5 C2 R1,4
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
