1893782 | Phoenix Contact

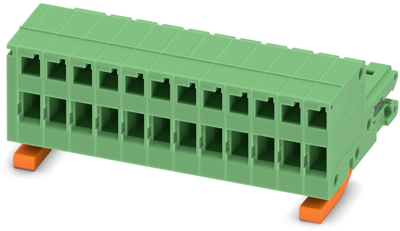

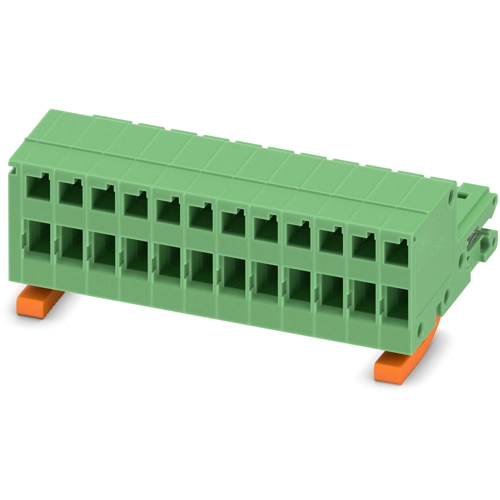

Leiterplattensteckverbinder ZEC 1,0/12-ST-3,5 C1 R1,12

Leiterplatten-Direktstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 200 V, Polzahl: 12, Rastermaß: 3,5 mm, Anschlussart: Zugfederanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktstecktechnik

Die technischen Merkmale von 1893782 von Phoenix Contact im Überblick

• Kontaktausführung : Buchse
• Produkttypbezeichnung : ZEC 1,0/12-ST-3,5 C1 R1,12
• Bemessungsstoßspannung : 2.5 kV
• Bemessungsspannung : 200 V
• Bemessungsstrom : 8 A
• Gehäusefarbe : grün
• Rastermaß des Kontaktes : 3.5 mm
• Rastermaß der Anschlüsse : 3.5 mm
• Werkstoff der Kontaktbeschichtung : Zinn
• Anzahl der Steckkontakte : 12
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Artikelbezeichnung : ZEC 1,0/12-ST-3,5 C1 R1,12
• Ausführung des elektrischen Anschlusses : Federzuganschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
