1969425 | Phoenix Contact

Stiftleiste, 7-polig, RM 10.16 mm, gerade, grün, 1969425

Bestellnr.: 63P1442
EAN: 4017918943677
HTN:
1969425
IPC 16/ 7-ST-10,16
Herstellerserien: IPC
Phoenix Contact

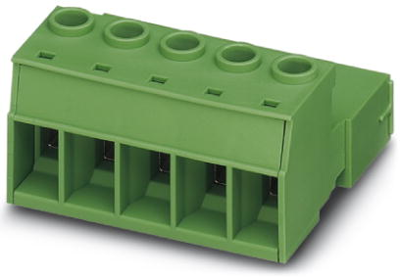

1969425 Phoenix Contact Steckverbindersysteme Bild 1
1969425 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
16,2911 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 6 Wochen **
Gesamtpreis:
16,29 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
25 Stk.
16,2911 €

Leiterplattensteckverbinder IPC 16/ 7-ST-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 7, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1969425 von Phoenix Contact im Überblick

  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 1000 V
  • Artikelbezeichnung : IPC 16/ 7-ST-10,16
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Schutzart (IP, montiert) : IP20
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Produkttypbezeichnung : IPC 16/ 7-ST-10,16
  • Kontaktausführung : Stift
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1969425

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1969425

Technische Daten
Anschluss Schraubanschluss
Anschlussoberfläche versilbert
Anzahl der Reihen 1
Ausführung Stiftleiste
Bestückung bestückt
Farbe grün
Kontaktart Stift
Kontaktoberfläche versilbert
Nennspannung 1 kV
Nennstrom 76 A
Orientierung gerade
Polzahl 7-polig
Rastermaß 10.16 mm
Verriegelung Nein
Logistik
Ursprungsland PL
Zolltarifnummer 85366990
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
