1987672 | Phoenix Contact

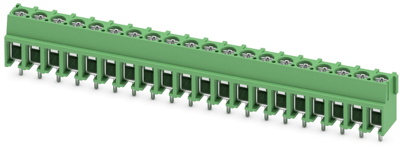

Schraub-Kompaktklemme PT 2,5/20-5,0-H

Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 400 V, Rastermaß: 5 mm, Polzahl: 20, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün. Bei Verwendung von Aderendhülsen werden 250 V nur in Verbindung mit Überspannungskategorie/Verschmutzungsgrad II/2 erreicht.

Die technischen Merkmale von 1987672 von Phoenix Contact im Überblick

• Bemessungsspannung : 400 V
• Bemessungsstoßspannung : 4 kV
• Bemessungsstrom : 32 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Durchmesser des Anschlusspins : 1.3 mm
• Gehäusefarbe : grün

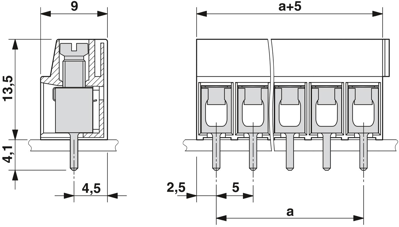

• Höhe : 17.6 mm
• Länge des Pins : 4.1 mm
• Produkttypbezeichnung : PT 2,5/20-5,0-H
• Rastermaß der Anschlüsse : 5 mm
• Werkstoff der Anschlussoberfläche : Zinn
• Verpackungsart : Karton
• Anschlussart der Leiterplatte : Lötanschluss
• Anschlussart des elektrischen Leiters : Schraubanschluss
• Anzahl der Etagen : 1
• Art der Leiterplattenbefestigung : Anschlusskontakt
• Art der Banderolierung : ohne
• Anzahl der elektrischen Anschlüsse : 20
• Artikelbezeichnung : PT 2,5/20-5,0-H
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 4 mm²
• max. anschließbarer Leiterquerschnitt (mehrdrähtig) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.5 mm²
• min. anschließbarer Leiterquerschnitt (mehrdrähtig) : 0.5 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
• Überspannungskategorie : 3
• Winkel Leiterplatte/Leiteranschluss : 0°/180° (horizontal)
